1. 案例背景

    PCB組裝過程正發生通孔焊盤潤濕不良，潤濕不良位置主要集中在焊盤較窄部位。

2. 分析方法簡述
    對NG樣品進行外觀檢查，問題焊點顏色異常區域潤濕不良，潤濕不良區域顯示黑色。對PCB空板空焊盤超聲清洗并進行可焊性測試，發現個別焊盤存在明顯的潤濕不良現象，但焊料已經填滿鍍銅通孔，表明PCB空板焊盤質量參差不齊，存在一定程度的潤濕不良。

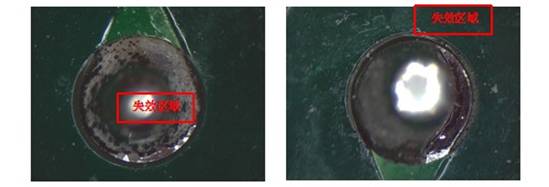

圖1.NG樣品焊點外觀照片（10X/20X）

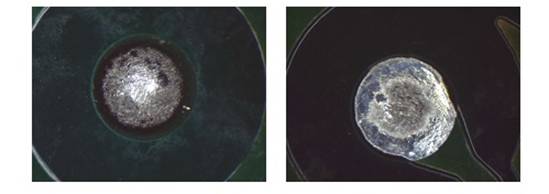

圖2. PCB光板可焊性測試照片（10X)

    利用SEM/EDS對NG樣品問題焊點潤濕不良區域表面進行分析，發現Au層已經完全溶入焊料中，焊盤表面未形成足夠的金屬間化合物，鎳層晶間腐蝕清晰可見，氧元素的存在說明鎳層表面可能受到了氧的侵蝕。

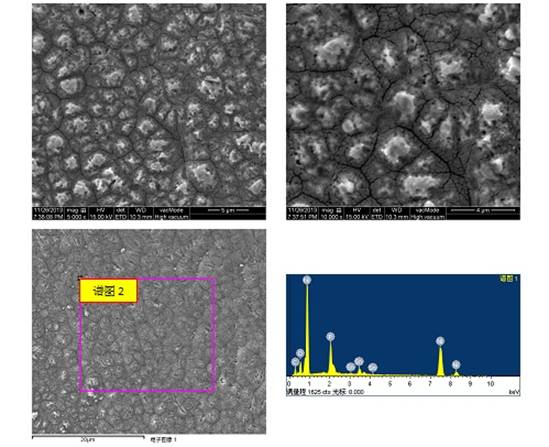

圖3. NG樣品問題焊點SEM/EDS測試位置和譜圖

    對NG樣品問題焊點剖面進行分析，異常區域存在明顯的不潤濕，焊料在焊盤上的潤濕角大于等于90°，這明顯不符合可接受要求。不潤濕區域的焊盤表面未生成明顯的金屬間化合物層，無法形成有效的連接，導致這種現象的根本原因在于焊盤鎳層腐蝕、氧化嚴重。此外，問題焊點的鎳鍍層質量較差，存在縫隙或裂紋，正常焊點則不存在明顯的腐蝕裂紋，這已經在剖面觀察中得到證實。

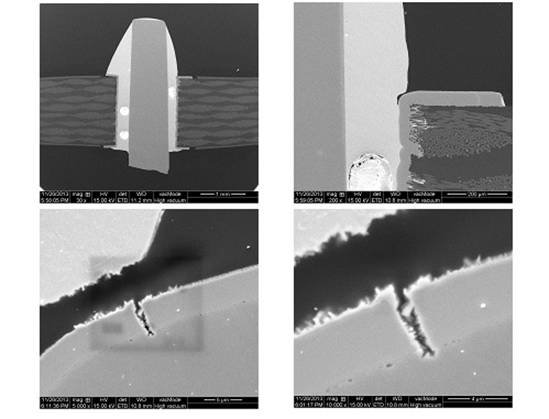

圖4.NG樣品問題焊點切片后SEM圖片

    對PCB空板焊盤進行剝金檢查，檢查結果表明鎳層表面普遍存在明顯的腐蝕，窄焊盤的腐蝕程度明顯要比寬焊盤嚴重。需要進一步指出的是，鎳層腐蝕不會導致焊盤完全不潤濕，因為化鎳金工藝過程中鎳層的腐蝕、氧化幾乎不可避免，只有當鎳層表面腐蝕、氧化達到一定程度時才會出現拒焊或出現部分不潤濕現象。

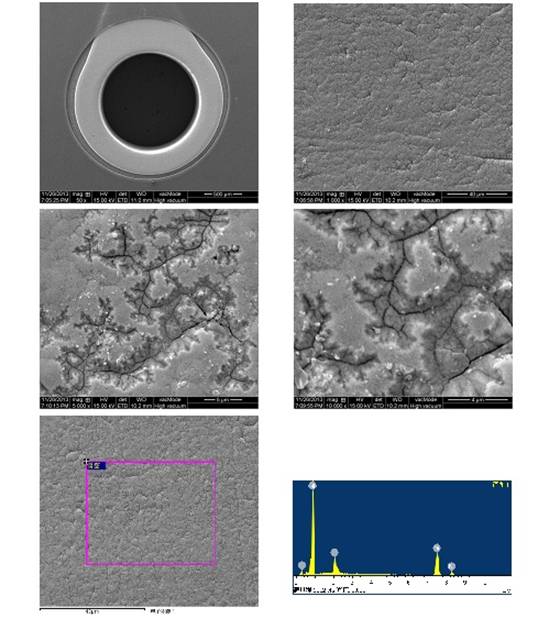

圖5. PCB空板窄焊盤SEM/EDS測試位置和譜圖

3. 結論與建議
    1)  外觀觀察表明問題焊點黑色區域潤濕不良；
    2)  可焊性測試結果表明個別焊盤存在潤濕不良現象；
    3)  通過切片和焊點表面分析可知，潤濕不良區域焊盤表面的金層已經溶解，但鎳層表面未形成明顯的金屬間化合物；鎳層質量較差，存在嚴重的鎳腐蝕。鎳的腐蝕氧化可能產生于制板過程，也可能出現于組裝過程中。
    4)  對PCB空板焊盤剝金檢查，發現鎳層表面普遍存在腐蝕和裂紋，窄焊盤的鎳層質量明顯低于寬焊盤。

4. 參考標準
    IPC-J-STD-003B Test C1 印制板可焊性測試 方法C1
    IPC-TM 650 2.1.1 印制電路板切片制備方法和標準
    GB/T 17359-2012 微束分析 能譜法定量分析
    IPC-A-610E 電子組件的可接受性
    GB/T 17359-2012 微束分析 能譜法定量分析
