国产精品美女久久久久-国产精品美女久久久久久-国产精品美女久久久久网-国产精品美女久久久久网站-国产精品美女网站

表面異物分析

表面異物分析介紹

異物，指的是混入原料或產(chǎn)品里的除對象物品以外的物質(zhì)。

在生產(chǎn)使用過程中，產(chǎn)品表面往往容易被污染、腐蝕、氧化，或者由于生產(chǎn)缺陷、疏忽等原因引入和形成異物，增加了產(chǎn)品不良率，對產(chǎn)品的使用性能帶來極大影響。異物的生成原因比較多，例如原材料不純、反應(yīng)有副產(chǎn)物、工藝控制不規(guī)范或工藝配方不成熟等。

本項(xiàng)目通過分析異物，獲得其所含的元素、化學(xué)成分，結(jié)合廠家對產(chǎn)品和工藝的了解找出異物產(chǎn)生的真正原因，通過廠家對配方工藝等的改進(jìn)調(diào)節(jié)進(jìn)而避免異物的產(chǎn)生。

該技術(shù)是專門針對產(chǎn)品上的微小嵌入異物或表面污染物、析出物的分析技術(shù)。例如對表面嵌入或析出的顆粒物、小分子遷移物、斑點(diǎn)、油狀物、霧狀物、橡膠噴霜等異常物質(zhì)進(jìn)行定性分析，藉此找尋污染源或配方不相容者，是改善產(chǎn)品最常用的分析方法之一。

表面異物分析意義

①快速判斷異物或雜質(zhì)的成分，分析產(chǎn)生原因，進(jìn)行整改提升產(chǎn)品良率；

②通過對異常物質(zhì)分析，進(jìn)行配方完善；

③消除生產(chǎn)隱患；

④保障生產(chǎn)的穩(wěn)定性。

應(yīng)用范圍

廣泛應(yīng)用于化工產(chǎn)品、航空產(chǎn)品及其零部件、汽車產(chǎn)品及其零部件、LCM系列產(chǎn)品、PCB&PCBA、電子元件及半導(dǎo)體產(chǎn)品等。

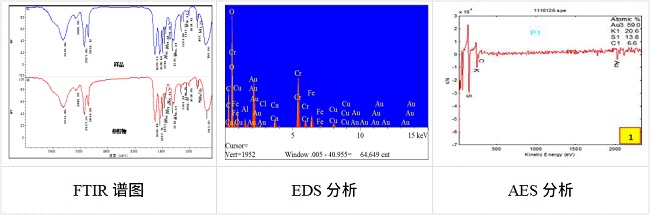

主要分析方法

如果您的產(chǎn)品有任何污染或嵌入的異物產(chǎn)生，那么對其進(jìn)行異物分析是迫切的，否則嚴(yán)重會致使產(chǎn)品失效。美信檢測分析工程師對產(chǎn)品的異物進(jìn)行分析，從而確定異物的成分和形成的原因，幫您從源頭解決問題！

點(diǎn)擊免費(fèi)咨詢 獲取檢測方案

表面異物分析項(xiàng)目

1.有機(jī)異物分析

針對產(chǎn)品表面的有機(jī)異物，根據(jù)異物的形態(tài)、檢測深度及檢測面積等差異而選用特定的儀器，對其有機(jī)成分進(jìn)行分析，判定其主成分，從而獲取異物信息的一種分析方法。

有機(jī)異物在放大觀察下常常表現(xiàn)出較為透明且性軟等特點(diǎn)。

2.無機(jī)異物分析

針對產(chǎn)品表面的無機(jī)異物，根據(jù)異物的形態(tài)、檢測深度及檢測面積等差異而選用特定的儀器，對其無機(jī)成分進(jìn)行分析，測定其中元素成分及含量，進(jìn)而分析組成的一種分析方法。

相較與有機(jī)異物，無機(jī)異物則表現(xiàn)出質(zhì)地更硬，色澤更深更多樣，部分具有明顯晶型，且較不透光等特點(diǎn)。

3.未知異物分析

主要針對較難辨別異物類型的情況下進(jìn)行的綜合分析，主要是結(jié)合了有機(jī)異物分析及無機(jī)異物分析的方法。

例如：電子產(chǎn)品的嵌入異物或異樣斑點(diǎn)；表面污染物、析出物、油狀物、霧狀物；橡膠噴霜；工業(yè)產(chǎn)品黃變、發(fā)黑；化工產(chǎn)品的雜質(zhì)、副產(chǎn)物等。

4.產(chǎn)品異常現(xiàn)象比對分析

產(chǎn)品異常現(xiàn)象比對分析是利用材料的分子圖譜特性，制定快速的一致性檢測方法，判定產(chǎn)品材料的一致性，從而分析產(chǎn)品異?，F(xiàn)象的原因。

點(diǎn)擊免費(fèi)咨詢 獲取檢測方案

應(yīng)用實(shí)例一

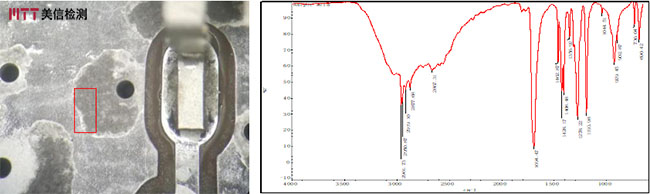

圖為某客戶PCB樣品中金屬部位表面產(chǎn)生異常白色塊狀異物，需要對此異物進(jìn)行分析，確認(rèn)是否為阻焊劑殘留。

測試結(jié)果：

異物紅外光譜中3500~2500 cm-1范圍內(nèi)的強(qiáng)吸收峰與1708 cm-1處的鈍吸收峰很明顯為羧酸中羥基伸縮振動(dòng)吸收,與羧酸中羰基伸縮振動(dòng)吸收。通過標(biāo)準(zhǔn)譜圖對比易知異物主成分為己二酸，己二酸在助焊劑中是一種活性成分。

應(yīng)用實(shí)例二

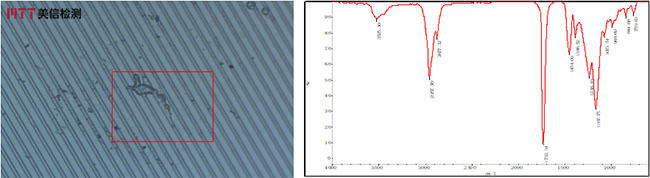

圖為客戶送檢樣品背光模組導(dǎo)光板上白斑在顯微鏡下顯示的圖像（50X）。需要分析出該物質(zhì)為何種成分，是否來自本身背光模組。

使用專門的取樣工具將異物取出，用顯微紅外進(jìn)行微小異物測試。

測試結(jié)果：

由FTIR測試得到左邊紅外光譜，光譜中1730cm-1處吸收峰為明顯的酯類物質(zhì)特征吸收峰1235 cm-1, 1161 cm-1處肩峰為聚丙烯酸酯最特征的吸收峰。 故而易知異物主成分為聚丙烯酸酯，是一種光學(xué)膠黏劑。

應(yīng)用實(shí)例三

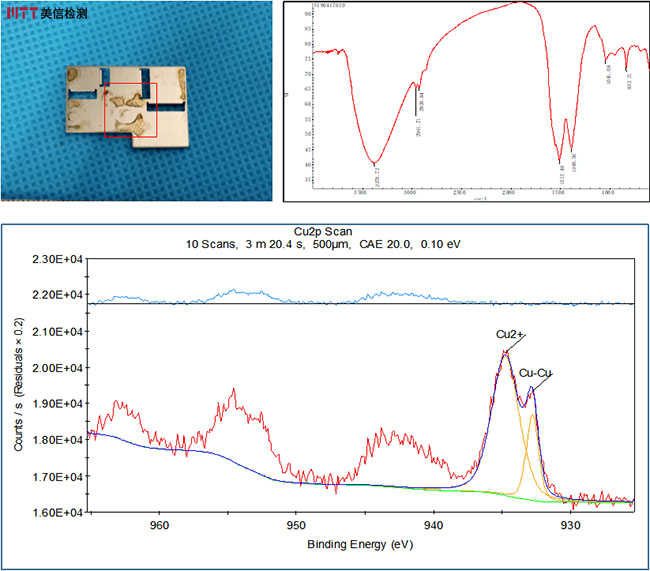

圖為某客戶電鍍件，使用一段時(shí)間后發(fā)現(xiàn)表面出現(xiàn)墨綠色異常物質(zhì)，最終評估采用FTIR-AES聯(lián)用對該異常物質(zhì)進(jìn)行成分分析。

測試結(jié)果：

由紅外光譜結(jié)果可知，異物紅外光譜在1420cm-1和850cm-1附近發(fā)現(xiàn)了強(qiáng)烈的吸收，屬于碳酸鹽的特征吸收譜帶，而吸收峰藍(lán)移的原因是樣品的水合狀態(tài)。AES結(jié)果顯示，墨綠色異常物質(zhì)顯示出Cu2+特征，

綜合分析結(jié)果推斷墨綠色異常物質(zhì)主要成分為堿式碳酸銅。
