鎳片焊接不良失效分析

2015-01-05  瀏覽量:3379

1. 案例背景

客戶反映,鎳片通過回流焊接后,出現使用小于12N的力就可以從PCB焊盤上將鎳片剝離現象,制造工藝要求鎳片剝離強度要大于15N。


2.分析方法簡述

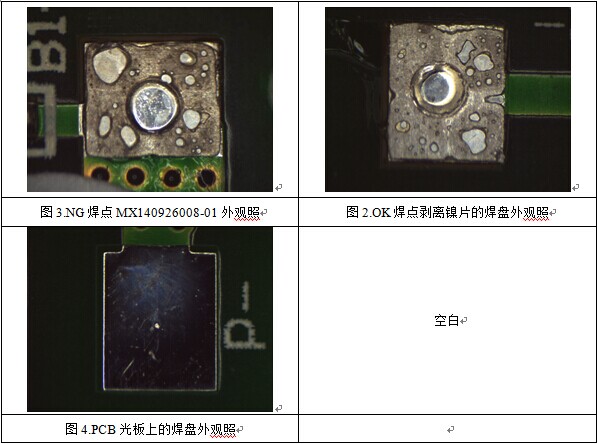

   A、樣品外觀照片:

失效分析

   B、OK焊點鎳片的最大剝離力測試

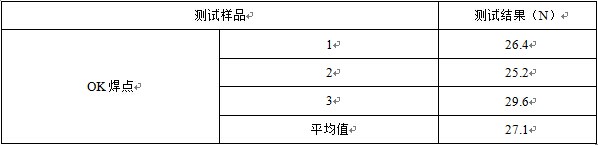

表1.OK焊點鎳片剝離最大力
失效分析
經過測試,OK焊點的最大剝離力均大于15N。

   C、確定了試驗方案后我們針對失效樣品做了如下分析:

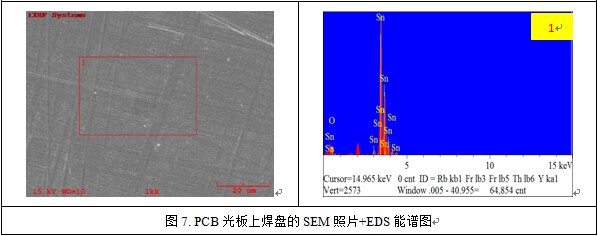

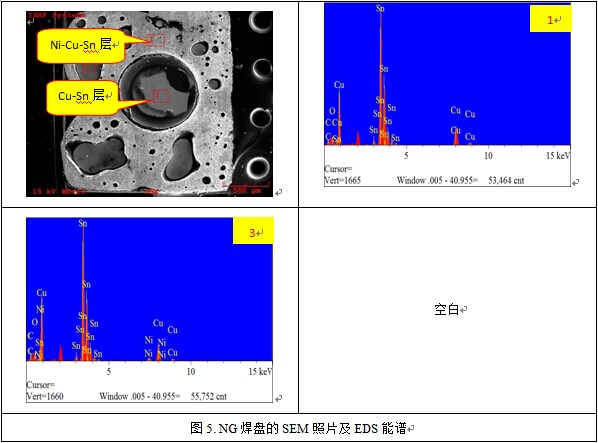

   1、NG焊盤表面、OK焊盤表面、PCB光板表面的SEM觀察及EDS成分分析
失效分析
失效分析
失效分析

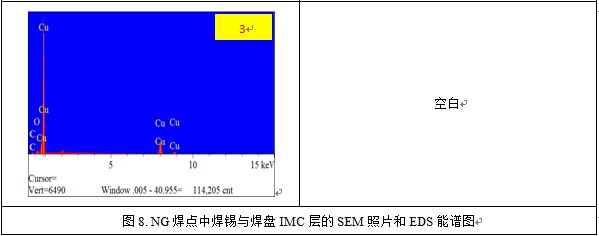

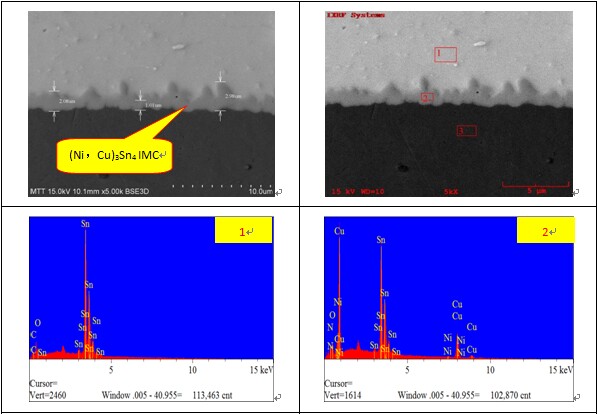

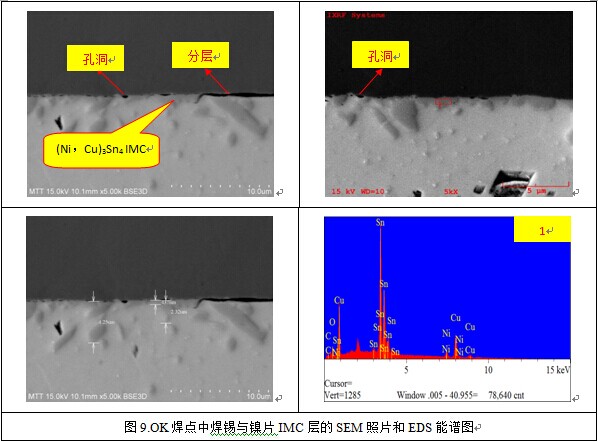

  2、NG焊點與OK焊點的切片分析
失效分析
失效分析
失效分析

表2.OK焊點中焊錫與鎳片IMC層厚度(um)
失效分析

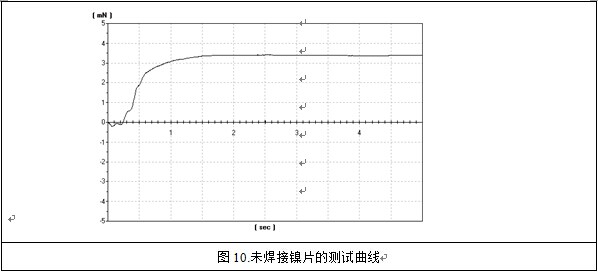

    D、同批次未焊接鎳片的可焊性驗證
表3.同批次未焊接鎳片的測試數據
失效分析

失效分析


3.結論

可能是由于鎳片的潤濕速度較快,回流焊的TOL時間過長,導致焊點IMC結構粗大、松散,且存在孔洞和分層現象,導致焊接強度偏低,嚴重的將導致鎳片在小于12N的力下剝離,出現失效情況。



4. 參考標準

GJB 548B-2005 微電子器件失效分析程序-方法5003
GB/T16491-2008電子式萬能試驗機
IPC-TM-650 2.1.1-2004手動微切片法
GB/T 17359-2012微束分析能譜法定量分析
GB/T 27788-2011 微束分析掃描電鏡圖像放大倍率校準導則
J-STD-002C 元器件引線、端子、焊片、接線柱和導線的可焊性測試


作者簡介:

MTT(美信檢測)是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室,網址:www.sz8668.cn,聯系電話:400-850-4050。轉載請注明出處,如有商業用途請聯系美信檢測。
