X射線照相檢測的概述
2015-04-09
1、前言
1.1 工作原理
X射線照相法探傷是利用X射線在物質中的衰減規律和射線能使某些物質產生熒光、光化作用的特點，將射線穿過被探工件照射到X射線膠片上使膠片感光，再經過暗室處理，得到反映工件內部情況的照相底片，利用這種底片在強光燈上分析，從而判斷被探工件內部質量。
1.2 X射線照相檢測的特點
1、檢測結果有直接記錄-------底片，是各種無損檢測方法中記錄最真實、最直觀、最全面、可追蹤性最好的檢測方法；

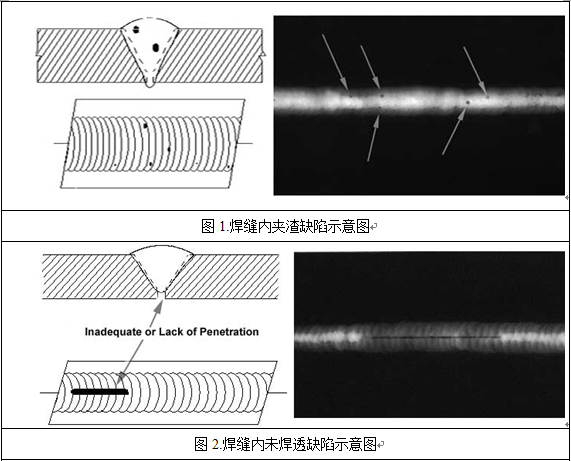

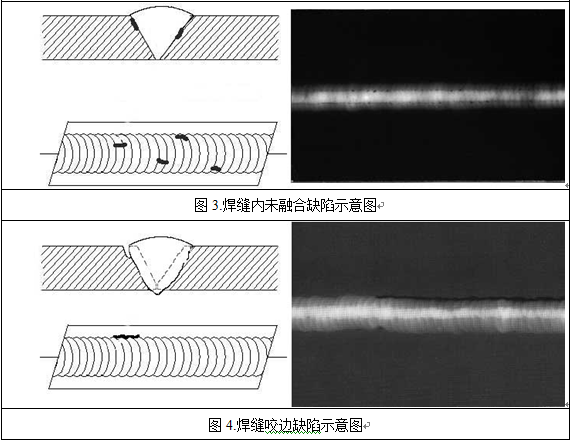

2、可獲得缺陷的投影圖像，缺陷定性定量準確；
3、體積型缺陷檢出率很高，而面積型缺陷的檢出率受多種因素影響；
4、適宜檢驗輕薄的工件而不適宜較厚的工件；
5、適宜檢測對接焊縫，檢測角焊縫效果差，不適宜檢測板材、棒材、鍛件；
6、對缺陷在工件中厚度方向的位置、尺寸（高度）的確定較困難；
7、檢測成本高、檢測速度慢且射線對人體有傷害；
1.3 X射線照相檢測的設備
1、X射線機：攜帶式X射線機、移動式X射線機和固定式射線機；
2、膠片：增感型膠片和非增感型膠片
3、增感屏：金屬增感屏、金屬熒光增感屏、熒光增感屏；
4、像質計：絲型像質計、階梯孔型像質計、平板孔型像質計、槽型像質計、雙絲像質計；
5、其他設備有：觀燈片、黑度計、暗室設備和器材、標記等
6、X射線照相檢測的工藝流程
2、X射線照相檢測的工藝流程
1、試樣的準備：送檢樣品的表面檢查符合相關要求；
2、透照：按照相關標準、工藝規程、工藝圖進行透照；
3、暗室處理：對曝光后的底片進行顯影、停影、定影、水洗和干燥；
4、評片：在觀燈片下進行評片，判斷工件質量的符合性，得出結論；
5、檢驗報告與記錄：認真填寫原始記錄和檢驗結果記錄，連同底片一起作為產品質量檔案保存；
3、案例分享

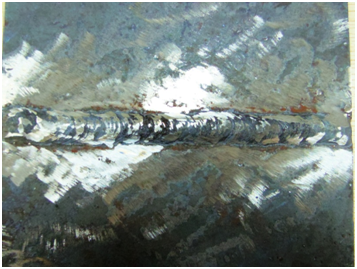

客戶要求對一塊材質為Q235B的對接焊縫進行X射線拍照，板厚為20mm檢測焊縫內部是否存在缺陷。檢驗級別：JB/T 4730.2-2005 AB級 驗收級別：JB/T 4730.2-2005Ⅱ級

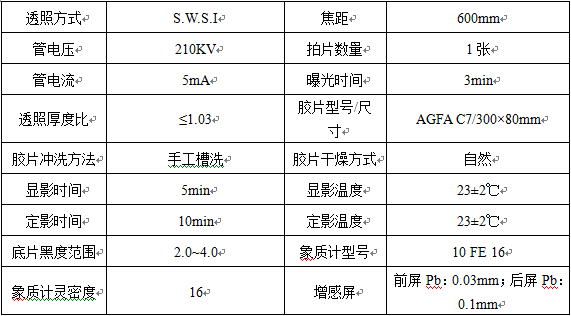

檢測技術參數：

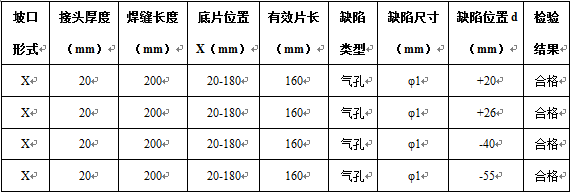

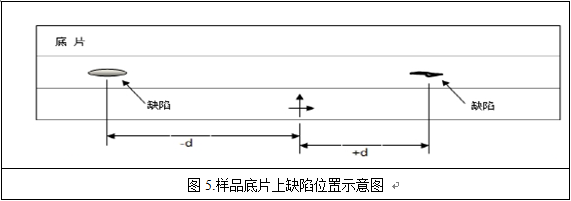

檢測結果：
