1. 案例背景

    送檢樣品為某PCBA板，該PCB板經過SMT后，發現少量焊盤出現上錫不良現象，樣品的失效率大概在千分之三左右。該PCB板焊盤表面處理工藝為化學沉錫，該PCB板為雙面貼片，出現上錫不良的焊盤均位于第二貼片面，失效分析。

2. 分析方法簡述

2.1 樣品外觀觀察

    如圖1所示，通過對失效焊盤進行顯微放大觀察，焊盤存在不上錫現象，焊盤表面未發現明顯變色等異常情況。

圖1、失效焊盤圖片

2.2 焊盤表面SEM+EDS分析

    如圖2~4所示，對NG焊盤、過爐一次焊盤、未過爐焊盤分別進行表面SEM觀察和EDS成分分析，未過爐焊盤表面沉錫層成型良好，過爐一次焊盤和失效焊盤表面沉錫層出現重結晶，表面均未發現異常元素；

圖2. NG焊盤的SEM照片及EDS能譜
圖3.過爐一次焊盤的SEM照片+EDS能譜圖
圖4.未過爐焊盤的SEM照片+EDS能譜圖

2.3 焊盤FIB制樣剖面分析

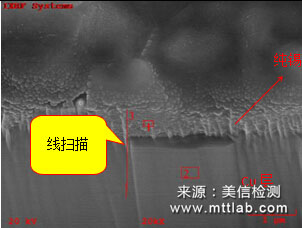

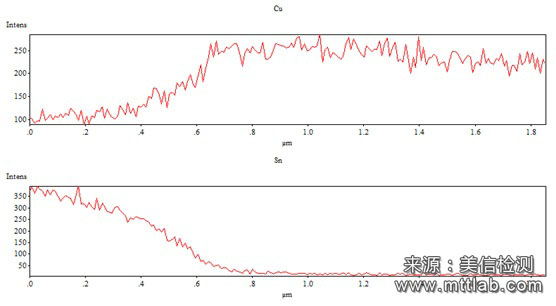

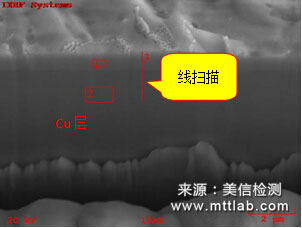

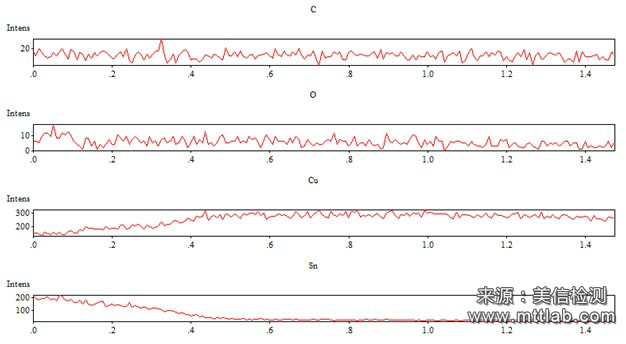

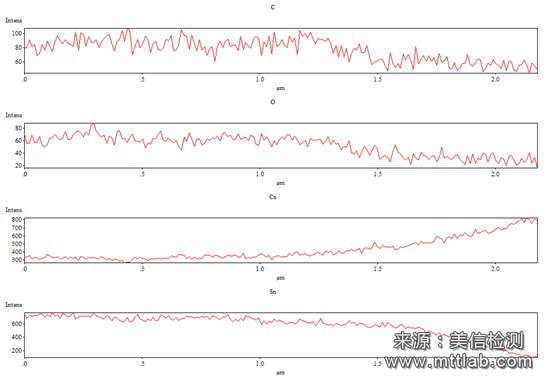

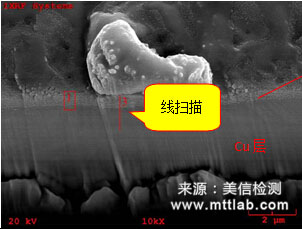

    如圖5~7所示，利用FIB技術對失效焊盤、過爐一次焊盤及未過爐焊盤制作剖面，對剖面表層進行成分線掃描，發現NG焊盤表層已經出現Cu元素，說明Cu已經擴散至錫層表面；過爐一次焊盤表層在0.3μm左右深度出現Cu元素，說明過爐一次焊盤后，純錫層厚度約為0.3μm；未過爐焊盤的表層在0.8μm左右深度出現Cu元素，說明未過爐焊盤的純錫層厚度約為0.8μm。鑒于EDS測試精度較低，誤差相對較大，接下來采用AES對焊盤表面成分進行進一步分析。

圖5. NG焊盤剖面的SEM照片及EDS能譜

圖6.過爐一次焊盤剖面的SEM照片+EDS能譜圖

圖7.未過爐焊盤剖面的SEM照片+EDS能譜圖

2.4 焊盤表面AES成分分析

    對NG焊盤和過爐一次焊盤的極表面成分進行分析， NG焊盤在0~200nm深度范圍內，主要為Sn、O元素，200~350nm深度范圍內，為銅錫合金，幾乎不存在純錫層；過爐一次焊盤在0~140nm深度范圍內主要為錫層，之后出現元素Cu（金屬化合物），如圖12~15所示。

圖8.NG焊盤測試位置	圖9.NG焊盤極表面的成分分析圖譜

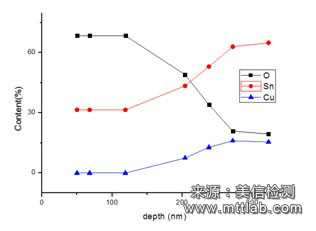

圖10.NG焊盤表面（約50nm深度）的成分分析圖譜	圖11.焊盤表面（0~350nm深度）的成分分布曲線
圖12.過爐一次焊盤表面成分分析位置示意圖	圖13.過爐一次焊盤表面的成分分析圖譜

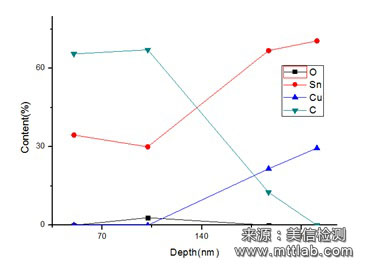

圖14.過爐一次焊盤表面（約50nm深度）的成分分析圖譜	圖15.過爐一次焊盤表面（0~220nm）深度的成分分布曲線

3. 分析與討論

    失效分析，由以上分析結果可以導致焊盤不上錫的原因總結如下：

    a). NG焊盤表面純錫層已經完全消耗殆盡（表層氧化，內部則轉化為金屬間化合物），不能滿足良好的可焊性要求；

    b). 焊盤經過過爐一次時，高溫會促使錫與銅相互擴散，形成合金層，導致純錫層變薄；

    c). NG焊盤在SMT貼裝前已經過完一次爐，在過爐過程中，表層錫會被氧化，同時高溫加劇錫與銅相互擴散，形成銅錫合金，使銅錫合金層變厚，錫層變薄。當錫層厚度小于0.2μm，焊盤將不能保證良好的可焊性，出現上錫不良失效。

4. 建議

    （1）采用氮氣作為SMT保護氣氛；

    （2）增加PCB板沉錫層厚度，保證在過爐一次后，錫層厚度仍能滿足可焊性要求；

5. 參考標準

    （1）GJB 548B-2005 微電子器件試驗方法和程序 方法 5003 微電路的失效分析程序

    （2）IPC-J-STD-003B-2007 印刷電路板可焊性測試方法

*** 報告結束 ***
