線材的主成分定性、熱重分析和差熱分析
2015-12-11 瀏覽量：2815
隨著線纜市場需求的日益變化與擴大，人們環保意識和安全意識的增強，低煙無鹵電纜料的研究和生產引起了世界各國的普遍關注，促進了線纜材料新技術，新材料，新產品的推廣應用。
目前來看，由于國內電纜制造企業技術素質、生產能力、生產規模差距很大，
圖1 測試樣品圖片
在低水平競爭的形勢下，競爭越來越激烈，價格戰已十分普遍，并由此引發了產品質量的下降。面對激烈的市場競爭，面對利潤率不斷下滑的中低端市場，電纜行業生產廠家應通過各種方式降低成本，控制固定支出，加強新技術開發，電線電纜行業中技術力量強，產品質量好的企業，將在未來競爭中處于有利地位。美信檢測作為專業的第三方檢測機構，我們幫助客戶解決在產品研發、生產、貿易等環節遇到的各種與材料相關的工程、科學和技術問題。本案例應客戶要求檢測線材的主成分定性、熱重分析TGA、熔點、熔融溫度、結晶溫度、結晶熱焓DSC，以確定其是否符合產品的生產要求。
圖1 測試樣品圖片
1.主成分定性
實驗概述：在環境溫度為23±2℃，濕度為50±5%R.H的條件下，使用傅里葉紅外變換光譜儀（Thermo Nicolet iN10），根據檢測標準GB/T 6040-2002 紅外光譜分析方法通則進行測試，測得紅外圖譜如下：

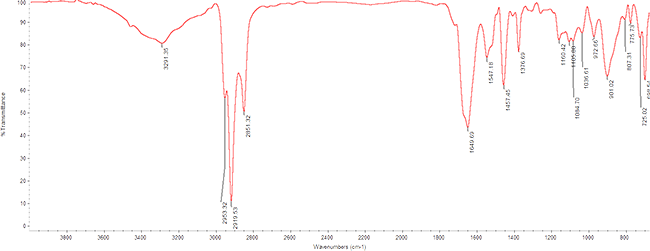

圖2 樣品紅外圖譜
由樣品紅外圖譜可知，3291.35cm-1處為-NH伸縮振動吸收，3000~2800cm-1為飽和C-H的伸縮振動區域，1649.69cm-1處為C=O的伸縮振動，1547.18cm-1處為-NH2的面內變形振動吸收，1457.45 cm-1處為-CH2彎曲振動。通過比較樣品圖譜與標準圖譜可知，樣品的有機主成分為聚酰胺（PA）。
2.熱重分析TGA
實驗概述：在環境溫度為23±2℃，濕度為50±5%R.H的條件下，使用熱重分析儀TGA(耐馳 Q500)，根據檢測標準ISO 11358-1:2014 塑料高聚物熱量的分析法（TG）第1部分：一般原則，對樣品進行測試，以10 ºC /min的速率從室溫升溫到600℃，測得樣品熱重曲線如下圖：

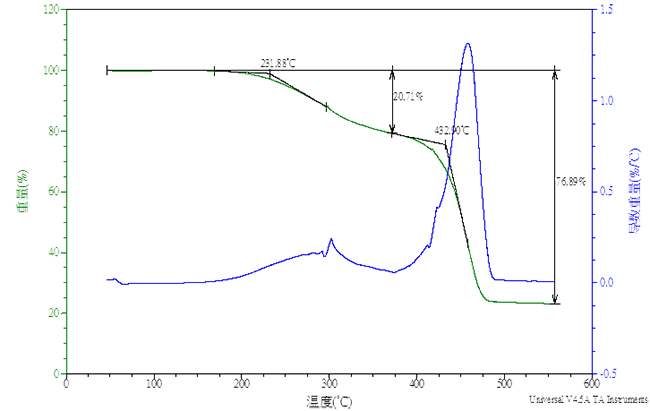

圖3 樣品熱重曲線
3.熔點、熔融溫度、結晶溫度、結晶熱焓DSC
實驗概述：在環境溫度為23±2℃，濕度為50±5%R.H的條件下，使用差示掃描量熱分析儀DSC，根據檢測標準ISO 11357-3:2011 塑料差示掃描量熱法（DSC）第3部分:熔融和結晶溫度及熱焓的測定，對樣品進行測試，以10 ºC /min的速率從室溫升溫到200℃再降到室溫的檢測條件下，測得樣品DSC曲線如下圖：

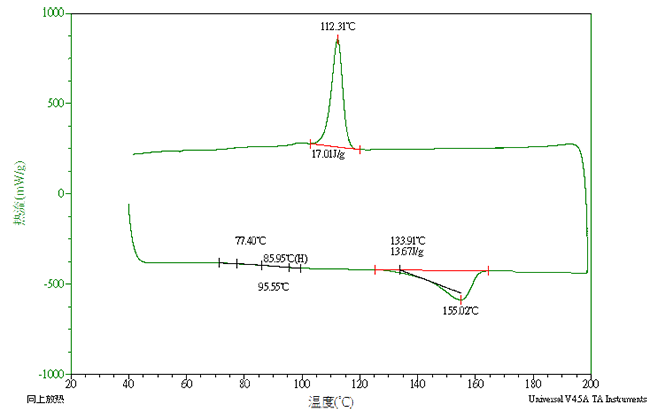

圖4 樣品DSC曲線
綜合分析主成分定性、TGA、DSC的測試結果可知，樣品的主材質為PA，填料含量約為23%，熔點為155℃，滿足客戶材質、填料含量、熔點等方面的要求。
***** 結束 *****
- 聯系我們
深圳美信總部
熱線：400-850-4050
郵箱：marketing@mttlab.com
蘇州美信
熱線：400-118-1002
郵箱：marketing@mttlab.com
北京美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
東莞美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
廣州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
柳州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
寧波美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
西安美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
