【摘要】本文通過AFM的面掃描，以及高精度的尺寸測量功能，準確的分析LED Chip表面孔洞的尺寸和深度，為產品質量提供快捷有效的證據。

【關鍵詞】 LED，失效分析，AFM

1. 引言

該LED Chip在生產完成后，發現表面存在異常，后續用SEM觀察到表面有孔洞缺陷，但SEM無法測試其深度，為幫助查找其缺陷形成的原因，需測量其孔洞深度及表面粗糙度。

圖1. 孔洞SEM觀察圖

2. 試驗與結果

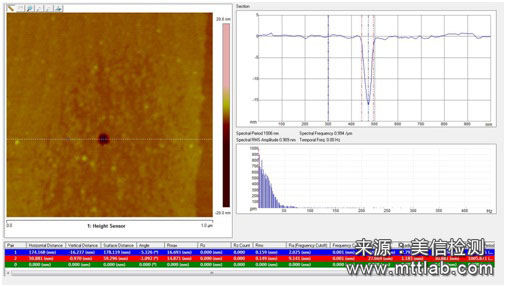

圖2. 孔洞深度測試圖

圖3. 正常位置粗糙度測試圖

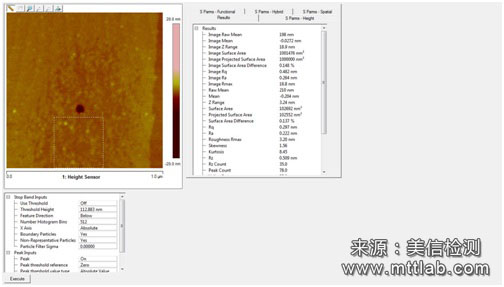

圖4. 異常位置粗糙度測試圖

3. 結論

根據AFM測試結果，樣品表面異常凹坑深度為16.2nm，異常區域粗糙度為0.2nm，正常區域粗糙度為0.106nm，孔洞處于異常位置的中間。
