什么是"三看"?

用超聲波反射回波法檢測掃查時，我把能否發現缺陷的三種情況稱為三看:

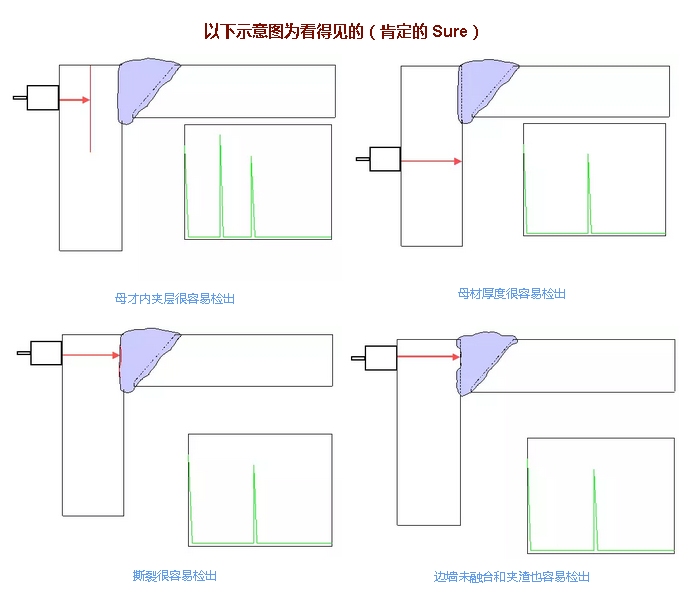

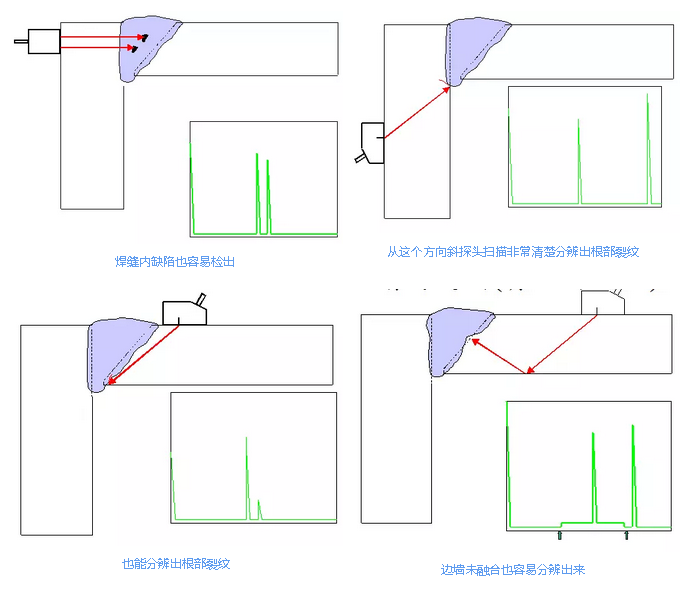

1. 看得見的 (肯定的 Sure)當反射回波能清楚分辨時稱為看得見。

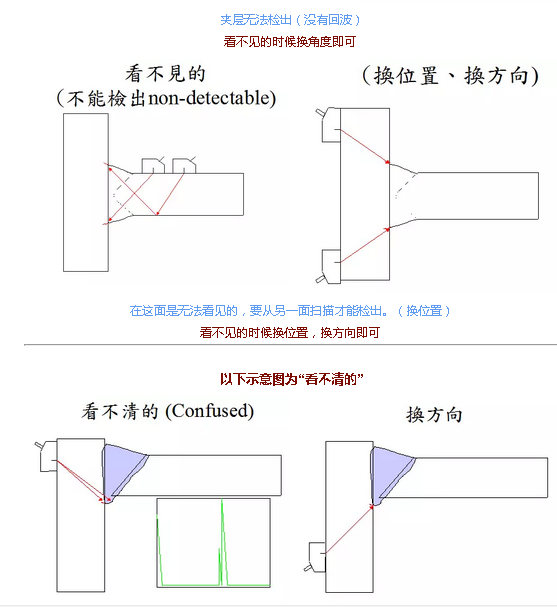

2. 看不清的 (不能肯定的Confused)當反射回波不能清楚分辨時(缺陷與構件本身的形狀輪廓反射回波混在一起不能肯定真假缺陷時)稱為看不清。

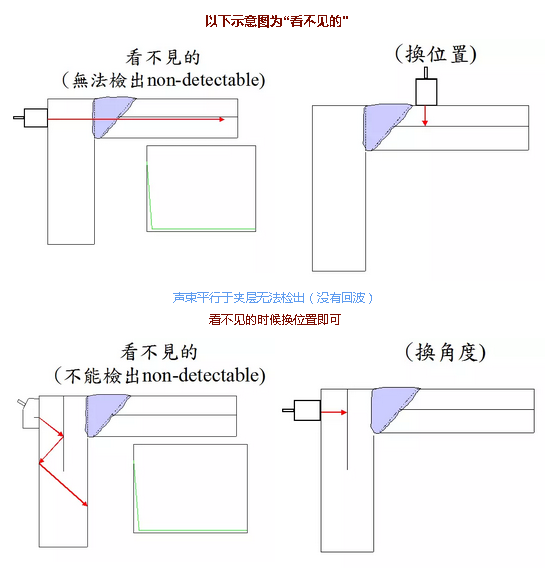

3. 看不見的 (不能檢出的Non-detectable)當反射回波看不到時(缺陷不垂直于聲束時或完全不能被聲束掃查到時)稱為看不見。

什么是“四換”?

當有看不見的時候我們不能不看見，當有看不清楚時我們也不能不看清楚，決不可視而不見和胡亂猜測，否則會出現漏檢和判斷錯誤。

看不見和看不清時我們可以用“四換”的方法，把它變成看得見的和看得清的。

用四換方法去補救三看的不足，這就是: 換角度、換方向、換位置和換方法。

1. 換角度：當缺陷的主平面與聲束角度不垂時是得不到反射回波的，換個適當的角度就能得到清楚的反射回波。

2. 換方向：當缺陷的方向與聲束掃查方向平行時也得不到反射回波的，換個掃查方向就能得到很好的反射回波。

3. 換位置：當缺陷出現的位置聲束探測面不在同一位置時，換位置即可解決問題。

4. 換方法：當做缺陷與零件的固有輪廓的反射回波混淆不清時，而且以上三換都不能解決問題時，換上其他無損檢測方法。

例如 : 磁粉或滲透檢測方法，特別是焊縫表面溝槽與裂紋混淆在一起超聲波看不清楚時，鐵磁性材料用磁粉檢測，非磁性材料用滲透檢測方法就能有效地檢測出裂紋來。

總結我三十年多年的超聲波檢測經驗，“三看四換”它可以說是一個做超聲波檢測的基本原則，非常簡單明了的概括了超聲波檢測的精髓。

我常說孔老夫子有“三重四德”的做人原則，我也有“三看四換”的超聲波檢測原則。如果真正領會到我的“三看四換”精髓，我可以肯定你的檢測結果會準確，而且漏檢機會大大下降。

另外超聲波檢測的特點是可以用作圖法來預測能否有效檢測出缺陷來的，也就是我說的“紙上談兵”，以超聲波的主聲束中心線1比1作圖，只要圖上能掃查到的位置，實際檢測時也能做到。

通過作圖我們可以清楚地找出“三看”來，再用“四換”去全方位掃查，保證讓你的檢測可靠而不漏檢，無論是焊縫檢測還是其他結構件檢測都一樣。

我在檢測軸類零件和其形狀結構件時大派用場，記住不要試圖用聲束“擴散角”去掃查，因為它不是可靠的方法。

當然啦! 任何一種NDT方法都有它的局限性，我們在檢測時發現有看不見的位置而又無法通過四換方法解決時，必須將實情向客戶報告，并且在檢測報告中注明，否則將來出現問題你就會承擔“漏檢”責任。

在做超聲波檢測工作之前，先在紙上作焊縫掃描程序圖，一定要1:1作圖，從不同的角度、位置、方向全方位掃查焊縫，不足之處再用其他方法補充(磁粉或滲透)，這樣才能防止漏檢。其他結構件的檢測方法也是一樣。

以上只是列舉幾種常見的“三看四換”，根據被檢工件不同的形狀還可以很多變化，其中換方法時可以有更多的方法，例如: 換“腦袋”換上有經驗的師兄或師傅等都是一種直接有效的方法。
