王文康，曾志衛

（深圳市美信檢測技術股份有限公司，深圳寶安，518108）

摘要：本文通過TGA，XRD，FTIR對打磨塊的主成分進行了系統的分析，不僅準確分析了打磨塊中有機物及無機物含量，并定性分析有機物的主要成分和無機物的主要成分，同時，為產品質量的判斷提供了重要依據。

關鍵詞：XRD物相分析，FTIR主成分，TGA灰分分析

案件正文

1 案件背景

根據委托方的要求，該打磨塊是磨砂經橡膠粘附在一起，經過工藝處理后，需要對其內部組成組分進行分析。

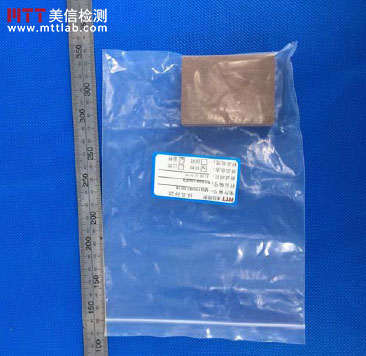

圖1 打磨塊的外觀圖片

2 分析方法簡述

經評估，需首先確定打磨塊中有機物與無機物的相對含量。對樣品進行TGA測試，結果表明，當溫度升至977℃時，曲線基本持平，這是由于有機物已基本分解完，其中殘余物質的質量分數為58.10%。由此可得有機物的質量占整個打磨塊的41.9%。為確定有機物成分，對樣品進行FTIR測試，可以判斷出該打磨塊中的有機物主要成分為聚硫橡膠。為確定樣品中無機物物相，對樣品進行XRD測試，結果表明該打磨塊中所含的物相有Al2O3、ZnO、炭黑。Al2O3是磨砂的主要成分，而 ZnO與炭黑作為橡膠中的填料，可以增強橡膠的性能。

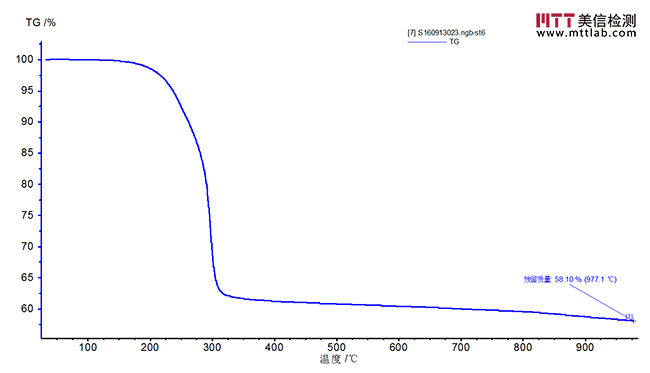

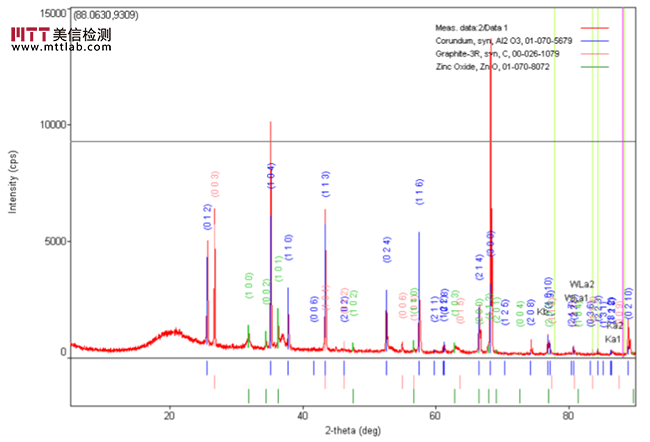

圖2 測試結果圖片

3 結論

由此可以判斷打磨塊的主要成分是聚硫橡膠和含Al2O3的磨砂粉。

*** 以上內容均為原創，如需轉載，請注明出處 ***

MTT（美信檢測）是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室，網址：www.sz8668.cn，聯系電話：400-850-4050。
