石墨烯迎來技術新突破 打造OLED顯示電極
2017-09-22 瀏覽量：290
來源：中國塑料機械網
去年12月，華為發布的一款石墨烯基鋰子電池，引發了業內的廣泛關注。被稱為“黑黃金”的石墨烯材料開始展現了自己獨特的優勢，并且逐漸開始實現商用，而石墨烯的能力并不僅僅局限于此，通過對石墨烯進行簡單剝離的方式，現在又有人使用石墨烯這種材料制成OLED顯示電極。
.jpg)
石墨烯迎來技術新突破 打造OLED顯示電極

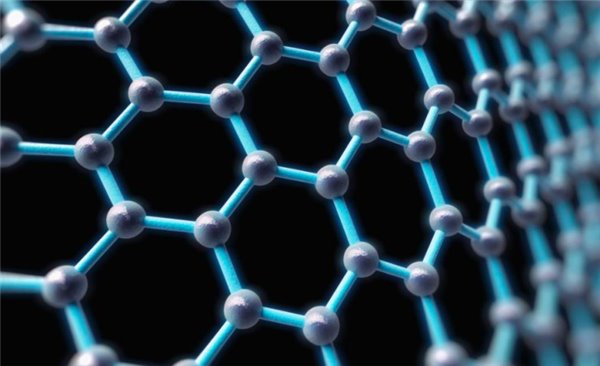

石墨烯本身是一種非常優秀碳原子材料，以sp2雜化方式形成的蜂窩狀平面薄膜，是一種只有一個原子層厚度的準二維材料，所以又叫做單原子層石墨。它的厚度大約不足0.5nm，根據制備方式的不同而存在不同的起伏，通常在垂直方向的高度大約1nm左右，水平方向?qū)挾却蠹s10nm到25nm，是除金剛石以外所有碳晶體(零維富勒烯，一維碳納米管，三維體向石墨)的基本結構單元。多層石墨烯累疊，就能構成，我們都知道的石墨，石墨烯是一種準二維單晶體材料。
根據證實，附著到OLED的電極尺寸約為2cm x 1cm，它使用化學氣相沉積(CVD)工藝制造，其中甲烷和氫氣被泵入真空室中，銅板被加熱到800℃(1,472°F)。這兩種氣體發生化學反應，并當甲烷溶解到銅中時，其在表面上形成石墨烯原子。一旦該層充分形成，使整個裝置冷卻，施加保護性聚合物片，然后化學蝕刻掉銅以顯露純石墨烯的單原子層。
Fraunhofer有機電子學，電子束和等離子體技術FEP項目負責人Beatrice Beyer博士說，“這是極苛刻材料研究和集成的真正突破。雖然這不是第一個在其構造中使用石墨烯的柔性顯示屏，但它首次引入OLED技術，向全色屏幕和快速響應時間邁出一大步。”
實際上，業內人士普遍認為，未來石墨烯最有可能在OLED產業上實現大規模應用。石墨烯OLED材料擁有高畫質、柔性超薄、高對比、低能耗等特點，它能打造硬度優良、導電優秀、柔性觸控、超級透明的優秀觸控面板材料。而這次研究人員用石墨烯打造OLED電極就是一項重大突破。
