在日常生活中，我們經常會遇到螺絲釘生銹，或者螺紋孔生銹導致整個部件銹死，而我們又需要把螺絲釘卸下來，擰下來的情況，這時每每都會困擾萬分。那么，你知道其生銹原因是什么嗎？我們該怎么解決這個問題呢？

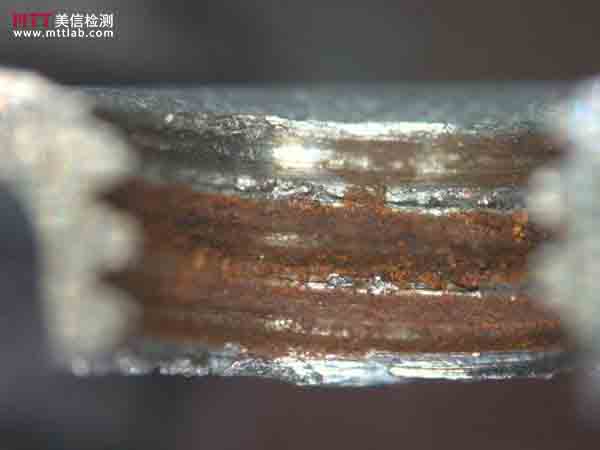

美信檢測做過一例關于螺紋孔銹蝕失效分析的案例，從專業的角度分析了螺紋孔生銹的原因，這個螺紋孔是采用攻絲這一加工方法。在加工中，工件材料通過連續切削被去除。制成成品后存放20天，螺紋孔開始出現銹蝕的狀態，顯然樣品是存在問題的，經過切片分析螺紋孔的截面，找到了生銹的原因，是加工的攻絲油中含有S和Cl元素。螺紋孔讓基材直接裸露并接觸空氣，當Cl吸收水分后形成電解液，產生Cl-離子的自催化電化學腐蝕，而且整個腐蝕反應中Cl-不會被消耗，從而促使腐蝕不斷向縱深處發展。

這個案例是生產商的生產工藝導致生銹發生問題，還有其他因素也會導致生銹的發生，那么我們該如何預防和解決呢？

1.除銹：除銹工序不僅是一般涂裝前處理方法，采用酸洗除銹，而是有針對性。這是因為部分工件是高強螺栓螺母和高強沖壓件，酸洗后會產生氫脆而影響產品質量。（注：在不考慮氫脆的情況下，除銹前處理可采用酸洗，特別是對于機柜、控制柜面板等，但工藝上要特別注意不能將酸洗殘液帶入涂覆槽，以免破壞鋅鉻涂層涂液。）

2.涂裝：是指將涂料均勻地涂覆在工件表面上的方法。

根據工件及產品質量要求的不同來采取不同的涂裝方法。一般分為浸涂、噴涂和刷涂等三種方法。

3.固化：工件表面上涂覆達克羅濕膜后，需通過烘爐烘烤固化工序，經下列反應變化形成鋅鉻涂層。

以上是對制造商而言，但當螺絲整個生銹，而我們又急切的需要將其擰開時，我們可以：

1.震：可先用力震動一下生銹螺絲釘，不要用扳手強行的擰。生銹了的螺絲釘，就算你用再大力擰也擰不出來，因為產品物料和螺絲己銹死在里面，而且很牢固。強行擰螺絲的話，可能導致螺絲滑牙，或者十字槽損壞，如果是內六角，那可以就會導致內六角損壞。如果我們先震一下，可以先把一些銹給震掉。關鍵部位的銹給震掉了，到時擰就不會那么費力。‍‍‍‍‍‍‍‍

2.敲：用方頂鐵錘邊緣，敲擊銹蝕的不銹鋼螺母，很容易使螺母松動。比如，自行車的腳踏板兩端的固定螺栓的螺母，可根據腳踏板的厚度，金屬構造，掌握用力大小敲擊螺母處。鑄鐵處的螺母可用力稍大些，塑料處要輕輕敲打。如果還是不行的話，用鐵錘沿螺紋方向轉圈敲打螺母，即可很輕松地拆卸螺母。

‍‍3.燒：有些螺絲繡蝕很嚴重，用上述方法仍不奏效，即可采用“火攻”。用氣焊氧化焰把螺絲，螺母充分燒烤，然后向燒紅的螺絲滴上一絲油。加熱螺絲的目的是使螺絲受熱膨脹。滴油的目的是使螺絲遇冷迅速收縮，加大絲桿與不銹鋼螺母間的間隙，油流入后螺母即可擰下。不過如果附近有塑料器件慎用此法。

4.沖：有些器件的不銹鋼螺絲頂部腐蝕走形，無法用扳手，鋼絲鉗卸出，即可用沖擊法。首先用鐵錘和透頂平改錐在螺絲頂部垂直方向沖擊一個v形槽。然后，調整沖錐角度，沿螺絲旋出的方向沖擊。待松動后，即可用鋼絲鉗將螺絲旋出。“一”字或“十”字螺絲滑口時，也可采用此方法，結合鋼絲鉗擰出螺絲。

5.焊：拆卸器件時，擰斷螺絲的情況屢見不鮮。對斷頂的螺絲，一般不采用電鉆，因為稍有不慎就會鉆壞絲孔。較好的辦法是在斷絲上用電焊焊上一根長的鐵塊。鐵塊的截面由不銹鋼螺絲直徑確定。
