PCB的質量安全是實現該行業發展的根源

2018-01-29  瀏覽量:1239

PCB失效分析



PCB(Printed Circuit Board),中文名稱為印制線路板,簡稱印制板,是電子工業的重要部件之一。印刷電路板的制造品質,不但直接影響電子產品的可靠性,而且影響系統產品整體競爭力,因此印刷電路板被稱為“電子系統產品之母”。



PCB的作用



幾乎每種電子設備,小到電子手表、計算器,大到計算機,通訊電子設備,軍用武器系統,只要有集成電路等電子元器件,為了它們之間的電氣互連,都要使用印制板。電子設備采用印制板后,由于同類印制板的一致性,從而避免了人工接線的差錯,并可實現電子元器件自動插裝或貼裝、自動焊錫、自動檢測,保證了電子設備的質量,提高了勞動生產率、降低了成本,并便于維修。印刷電路板產業的發展水平可在一定程度上反映一個國家或地區電子產業的發展速度與技術水準。



PCB的行業發展現狀及趨勢



近年來,中國內地 PCB 產業進入到穩定增長階段。根據報告顯示,2011-2015 年,國內 PCB 產值從 1,520.97 億元增長到 1,669.09億元,年復合增長率為 2.35%,高于全球平均增長水平。未來中國 PCB 產值有望繼續保持增長,據預測,中國 PCB 行業產值將從 2016 年 271 億美元增長到 2021 年的 321 億美元,年復合增長率為 3.4%。



因中國巨大的內需市場、低廉勞動力成本以及完善的產業配套等優勢,吸引全球 PCB 產能從 2000 年開始持續向中國轉移,使中國大陸 PCB 產業在 2006 年超過日本成為全球最大的生產國,未來,pcb的國內市場會愈加廣闊。



發展趨勢: 1、市場份額進一步向優勢企業集中 2、行業環保監管將日趨嚴格3、行業企業會不斷向著精細化、自動化生產方向發展。



PCB的質量保證



PCB是電子信息產品的最為重要而關鍵的部分,其質量的好壞與可靠性水平決定了整機設備的質量與可靠性, 由于PCB高密度的發展趨勢以及無鉛與無鹵的環保要求,越來越多的PCB出現了潤濕不良、爆板、分層、CAF等等各種失效問題。PCB失效機理與原因的獲得將有利于將來對PCB的質量控制,從而避免類似問題的再度發生。



案例分享



美信檢測曾做過一個pcb爆板的失效分析案例,客戶反映樣品使用一段時間后出現了LED燈發光異常,懷疑板材漏電引起。



而后我們的檢測分析工程師做了如下的檢驗:

A.經外觀檢查,NG樣品外觀未見異常,焊點焊接良好,板面未見明顯助焊劑殘留及腐蝕變色痕跡;PCB光板外觀未見破損、腐蝕、變色等異常現象;對基板進行熱應力沖擊試驗后(260℃模擬焊接),其外觀未見明顯變色等異常。



B.將NG的PCBA板,PCB光板和基板分別制成切片分析,通過SEM觀察剖面結構,發現可見NG樣品LED燈不良區域板材存在明顯的爆板分層現象,PCB光板內部存在裂紋,基板內部空洞也較多。



PCB失效分析

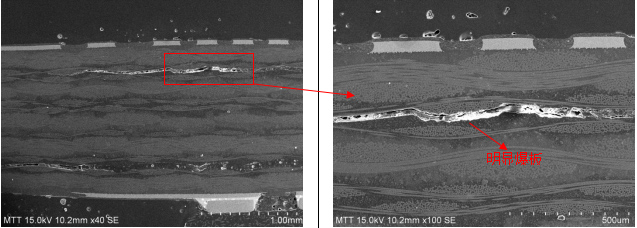

NG樣品剖面圖
PCB失效分析

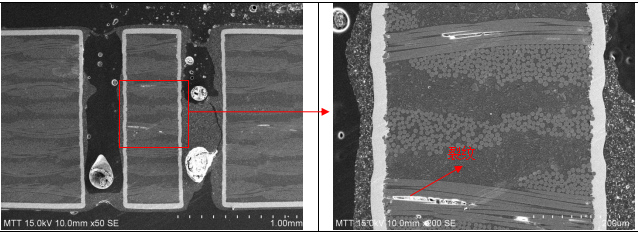

PCB光板剖面圖
PCB失效分析

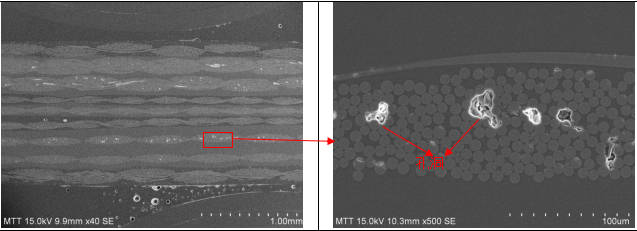

基板剖面圖



C. 對NG的PCBA板和基板進行Tg,T260測試,并對NG的PCBA板進行Z-CTE和TGA測試。



PCB失效分析 PCB失效分析

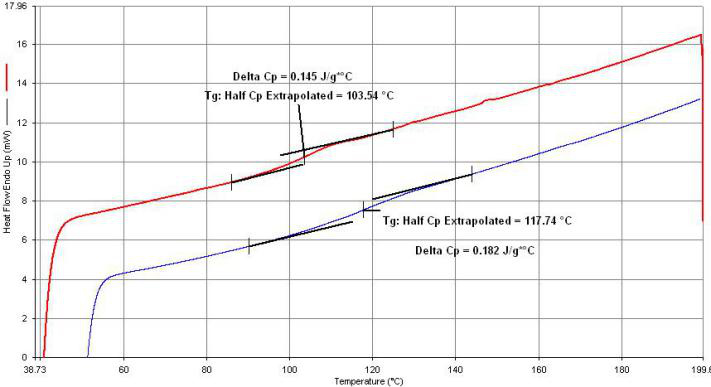

NG樣品Tg測試曲線 基板Tg測試曲線
PCB失效分析 PCB失效分析

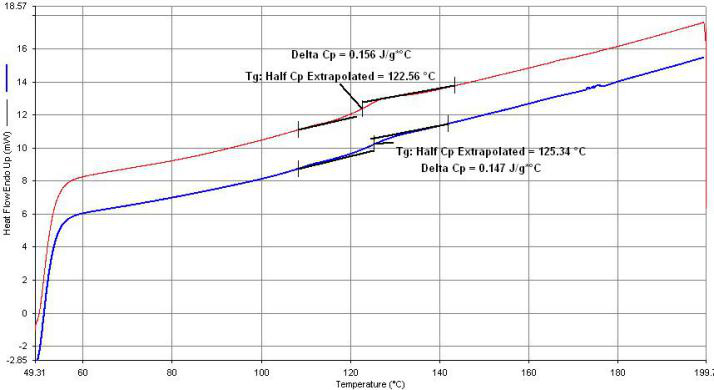

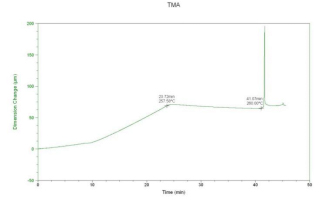

NG樣品T260測試曲線 基板T260測試曲線
PCB失效分析 PCB失效分析

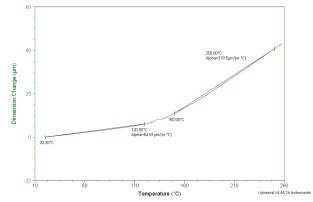

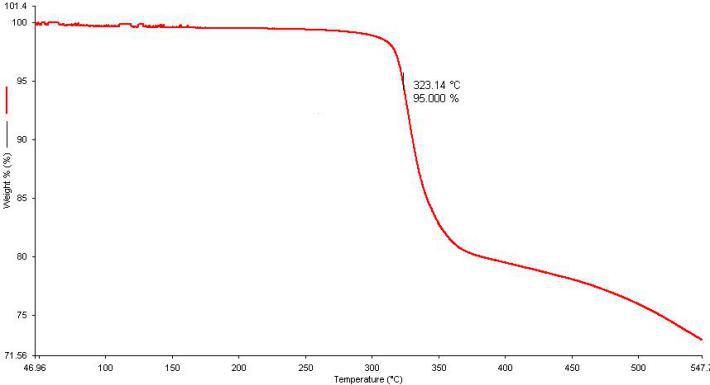

NG樣品CTE測試曲線 NG樣品TGA測試曲線(熱裂解溫度)



最終得出結論,綜合以上測試及分析可知,導致樣品出現漏電失效的原因應為PCB板本身材料問題引起,建議使用方在來料驗收時應特別注意其板材的以下性能參數:玻璃態轉化溫度Tg、線膨脹系數Z-CTE、耐熱烈溫度T260。



美信檢測工程技術人員在PCB/PCBA質量評價、失效分析及UL認證領域有多年的經驗,積累了大量的實際案例,針對客戶在研發、認證、生產及客服投訴等不同階段提供不同的解決方案,使客戶可以快速解決問題,搶占市場先機。



簡介

MTT(美信檢測)是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室,網址:www.sz8668.cn,聯系電話:400-850-4050。
