塑料的硬度通常是指塑料材料抵抗剛性物質(zhì)對它壓入力的能力,其數(shù)值大小可認(rèn)為是塑料軟硬程度的定量反映。塑料硬度雖然不像金屬材料的硬度一樣與其它力學(xué)性能之間有固有的對應(yīng)關(guān)系，但硬度是材料質(zhì)量控制和產(chǎn)品檢驗的一項重要指標(biāo)！

例如：

1.彈性體塑膠原料，材料的硬度直接影響到成品的手感、包膠的效果，并通過硬度可以間接了解該材料的其他力學(xué)性能，比如磨耗性能、拉伸性能、固化程度等。

2.汽車用塑料件的強度有對應(yīng)要求，同時許多零件須添加輔料，對其性能會產(chǎn)生影響，因此需要進(jìn)行硬度測試。

在通過測試得到塑料產(chǎn)品的硬度值后，我們該如何改變產(chǎn)品的硬度去提升產(chǎn)品的質(zhì)量呢？

1. 共混改進(jìn)塑料的硬度

塑料共混改進(jìn)方法即在低硬度樹脂中共混高硬度樹脂，以提高其整體硬度。常見的共混樹脂有：PS、PMMA、ABS及MF等，需要改性的樹脂主要為PE類、PA、PTFE及PP等。

2. 復(fù)合改進(jìn)塑料的硬度

塑料復(fù)合改進(jìn)硬度的方法即在低硬度塑料制品表面上復(fù)合一層高硬度樹脂。此方法主要適合于擠出制品，如板、片、膜及管材等。常用的復(fù)合樹脂為PS、PMMA、ABS及MF等。

3. 塑料的表面硬度改進(jìn)

該方法是指只改善塑料制品外表面的硬度，而制品內(nèi)部的硬度不變。這是一種低成本的硬度改進(jìn)方法。這種改性方法主要用于殼體、裝飾材料、光學(xué)材料及日用品等。這種改性方法主要包括涂層、鍍層及表面處理三種方法。

學(xué)習(xí)了解了上述塑料產(chǎn)品硬度相關(guān)的要點內(nèi)容，那么硬度到底是如何檢測出來的呢？

檢測硬度的常用方法，按檢測壓頭的形狀不同，可分為邵氏硬度和洛氏硬度。由于邵氏硬度測試在橡膠、塑料行業(yè)中使用最為廣泛，那么今天我們就重點來講邵氏硬度（Shore  hardness）。

邵氏硬度是表示材料硬度等級的一種方法，由英國人肖爾(Albert F.Shore)首先提出。常用型號有邵氏A型、C型、D型三種型號，各型號一般用途如下：

邵氏A型：適用于測試中低硬度塑料、皮革、各類橡膠、多元脂、蠟等。

邵氏C型：適用于測試泡沫、海綿、鞋用微孔材料等。

邵氏D型：適用于測試中硬質(zhì)橡膠、硬樹脂、玻璃、熱塑性塑膠、印刷版、纖維等。

測定邵氏硬度時，我國與ISO規(guī)定一致，只使用A型和D型兩種。

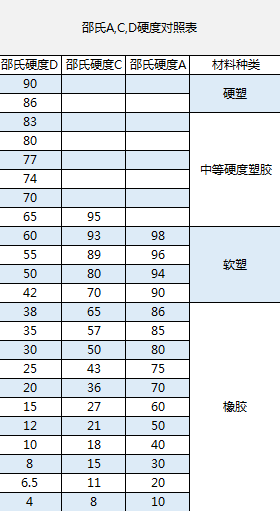

（邵氏硬度A、C、D硬度對照表）

由邵氏硬度對照表可知，邵氏硬度90A以下的材料以硬度A來計量硬度，高于90A的材料用D表來測量硬度。在實際測試前期需根據(jù)樣品的硬度選擇合適的硬度計型號來進(jìn)行測試。

下面跟著小編一起深度了解和學(xué)習(xí)邵氏硬度測試的相關(guān)內(nèi)容，首先了解邵氏硬度測試原理，更好的理解邵氏硬度計的測試使用。

邵氏硬度測試原理

邵氏硬度計是使用具有一定形狀的鋼制壓針﹐在試驗力作用下垂直壓入試樣表面﹐當(dāng)壓足表面與試樣表面完全貼合時﹐壓針尖端面相對壓足平面有一定的伸出長度L(即壓針扎進(jìn)被測物的深度)，以L值的大小來表征邵氏硬度的大小，L值越大﹐表示邵爾硬度越低﹐反之越高。

典型測試案例

1.案例背景

測試樣品為兩個不同生產(chǎn)年份的HCPP塑料樣品，需進(jìn)行邵氏硬度測試。

2.測試過程

根據(jù)樣品類型，美信檢測實驗室工程師選擇了邵氏硬度計（LX-D）來進(jìn)行測試。兩樣品在同一測試條件及測試標(biāo)準(zhǔn)中進(jìn)行，并得出數(shù)值。

檢測環(huán)境：環(huán)境溫度 21.6℃   濕度 52％R.H；

測試標(biāo)準(zhǔn)：GB/T531.1-2008 硫化橡膠或熱塑性橡膠 壓入硬度試驗方法 第1部分：邵氏硬度計法（邵爾硬度）

檢測條件：D型硬度計，讀數(shù)時間：3s

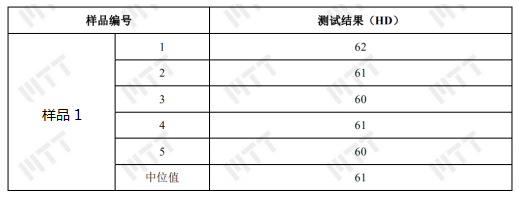

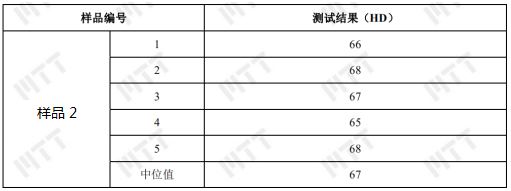

3.檢測結(jié)果

經(jīng)過測試，最終得出兩個樣品的硬度值。

美信檢測作為專業(yè)的第三方檢測實驗室，可有效地協(xié)助生產(chǎn)商及經(jīng)銷商等客戶及時了解產(chǎn)品質(zhì)量，對其產(chǎn)品可靠性提出建議，提升產(chǎn)品良率及可靠性，提升產(chǎn)品競爭力。
