輕觸開關為什么會發生引腳間絕緣阻抗降低現象？

引言

某輕觸開關在生產測試發現不良，表現為引腳間絕緣阻抗降低。現對失效輕觸開關和功能正常輕觸開關進行分析，查找失效原因。

測試分析

1 失效現象確認

為確認失效輕觸開關引腳間阻抗是否存在異常，利用萬用表測試引腳間阻值。發現失效輕觸開關pin1~pin2、pin2~pin3間阻抗明顯低于功能正常輕觸開關。

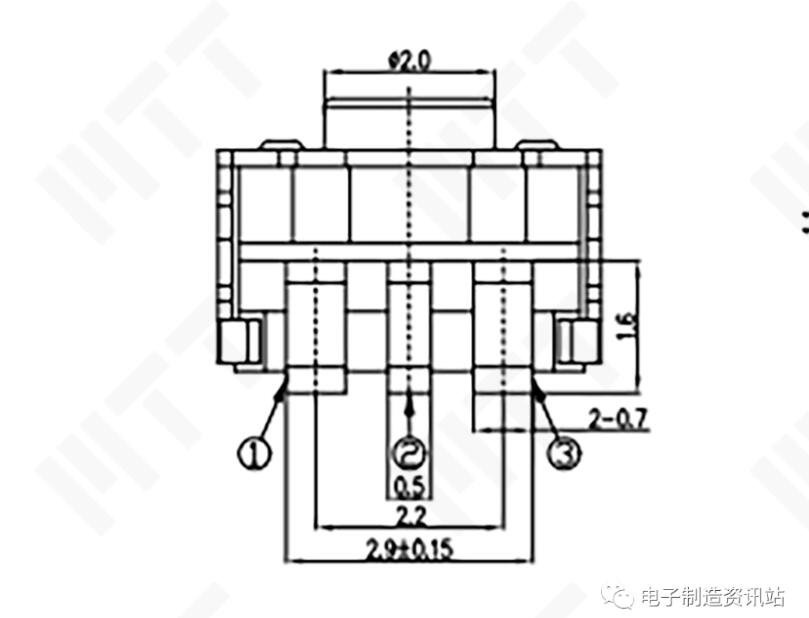

圖1 引腳示意圖

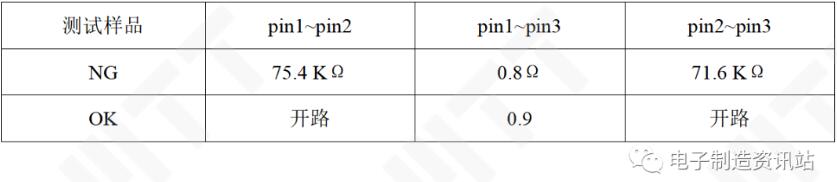

表1 輕觸開關引腳間阻值

2 外觀檢查

為確認失效輕觸開關外觀是否存在明顯不良，對失效輕觸開關進行外觀檢查。

結果顯示：失效輕觸開關表面未發現明顯的裂紋、破損等異常，引腳間未發現明顯的金屬遷移現象。

3 X-ray檢查

為確認失效輕觸開關內部結構是否存在明顯異常，對失效輕觸開關進行X-ray檢查。發現失效輕觸開關內部結構完整，未發現有明顯開裂、破損等異常。

4 熱點定位

為確認失效輕觸開關內部的漏電位置，利用熱點定位技術對失效輕觸內部漏電位置進行定位。在失效輕觸開關內部發現熱點，熱點主要集中在引腳附近位置，如圖2所示，說明失效輕觸開關漏電位置為引腳附近。

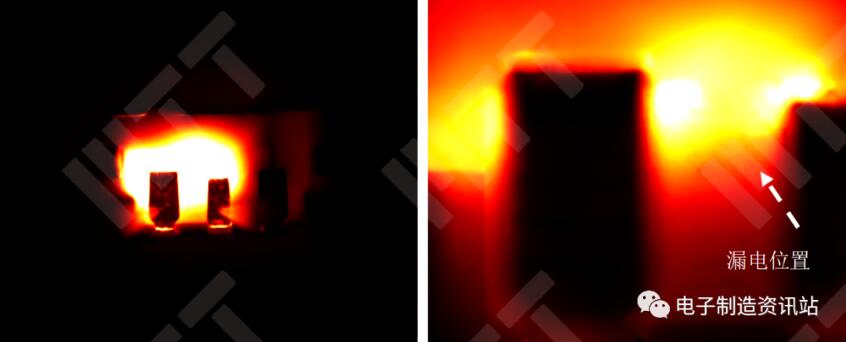

圖2 失效輕觸開關熱點定位形貌

5 切片分析

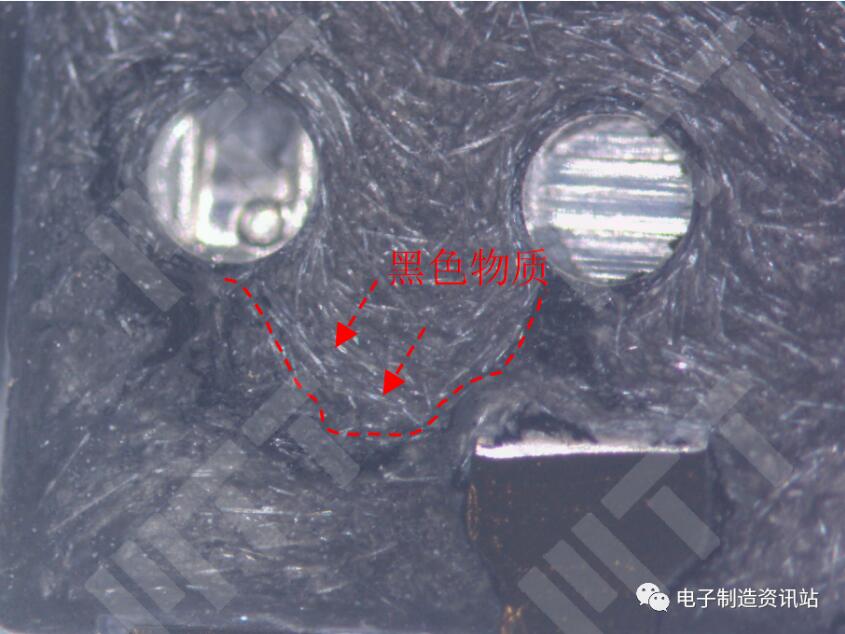

為確認失效輕觸開關引腳附近漏電的原因，對失效輕觸開關、功能正常輕觸開關進行切片分析。發現失效輕觸開關引腳間都存在黑色物質形成的通道，而功能正常樣品內部未發現明顯的黑色物質形成的通道。

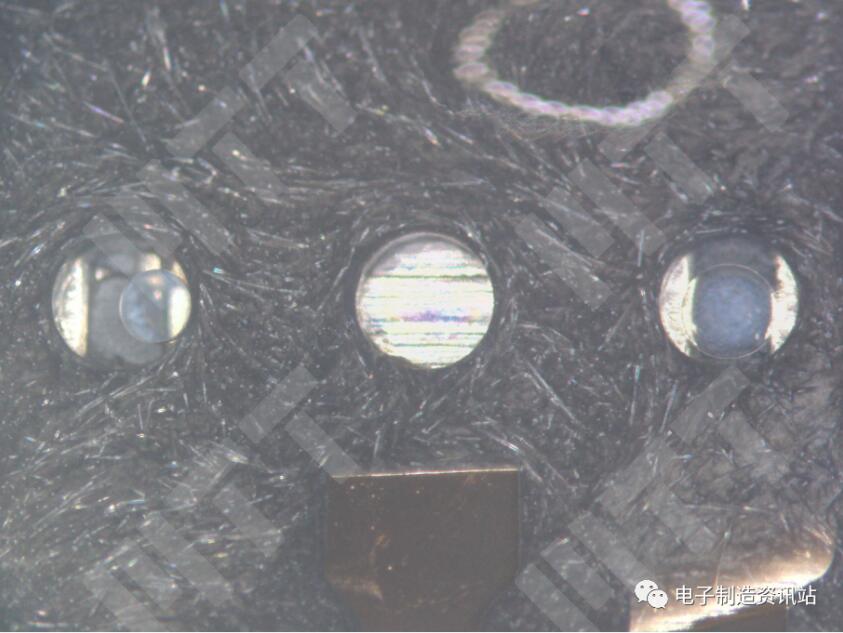

圖3 失效輕觸開關切片形貌

圖4 功能正常輕觸開關切片形貌

6 SEM及EDS分析

為確認是否由于黑色物質導致的失效輕觸開關引腳間漏電，對失效輕觸開關進行SEM及EDS分析。

分析結果顯示：失效輕觸開關有黑色物質周圍未發現明顯的裂紋、金屬遷移等異常，但發現有黑色物質的位置C含量明顯高于周邊位置。

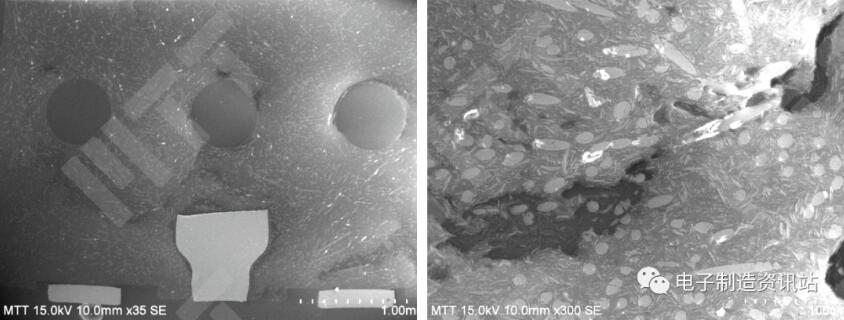

圖5 失效輕觸開關切片SEM形貌

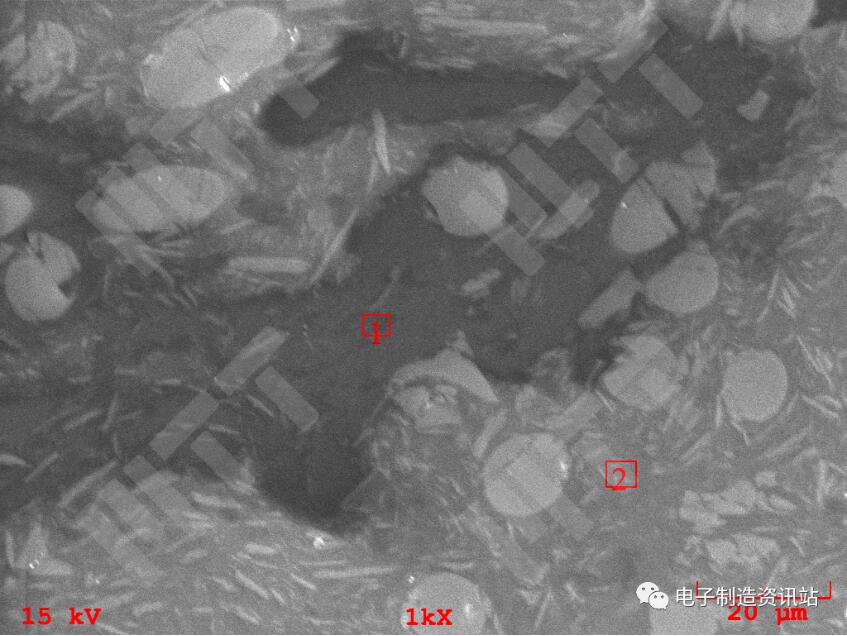

圖6 失效輕觸開關切片EDS

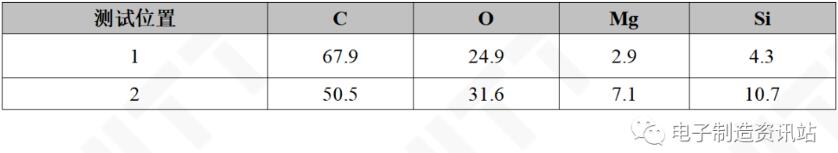

表2 失效輕觸開關切片EDS測試結果（wt.%）

7 拉曼光譜

為確認含高C量的物質是否為導電物質，對NG失效輕觸開關進行拉曼光譜測試。

為確認含高C量的物質是否為導電物質，對NG失效輕觸開關進行拉曼光譜測試。測試發現：失效輕觸開關黑色物質部位有1588.66的峰位，通過文獻得知該峰位為石墨拉曼活動模式對應C=C鍵的伸縮震動峰，因此得知黑色物質存在石墨，而石墨為導電物質。

（參考文獻材料導報2006年6月第20卷第6期《非晶碳膜SP2和SP3相的檢測方法》）

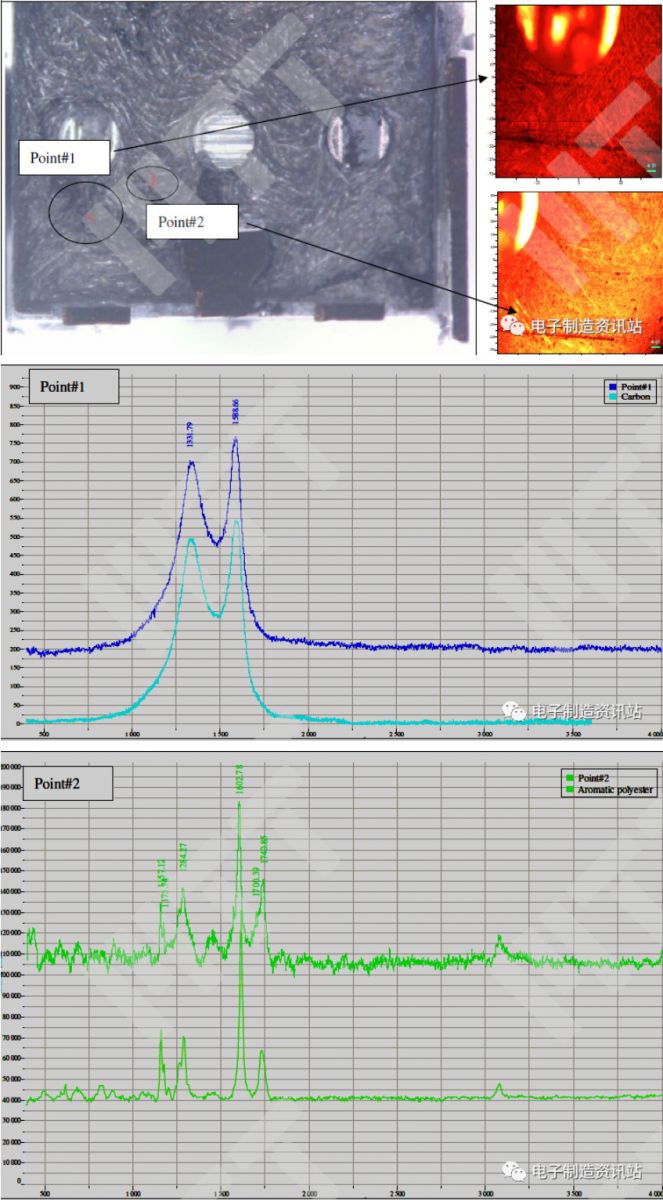

圖7 拉曼光譜測試譜圖

結論

輕觸開關引腳間絕緣阻抗降低的原因?yàn)橐_間含有石墨的黑色物質形成了漏電通道，此為物料材料本身缺陷。

建議：加強物料的來料檢驗及破壞性物理分析（DPA）。
