PCB板中芯片焊點開路失效分析

2024-02-22  瀏覽量:607



PCB板中芯片焊點開路失效分析



引言



某PCBA在組裝完成后測試存在功能異常,經初步定位,為板上失效芯片的部分焊點發生開路不良,且已定位到具體的焊點位置,現進行失效分析,查找失效原因。



測試分析



1 外觀檢查



對NG PCB板上失效芯片進行外觀檢查,未發現失效芯片表面有明顯異?,F(xiàn)象。



NG PCB板上失效芯片焊點X-ray圖片

圖1 NG PCB板上失效芯片焊點X-ray圖片



2 切片分析



對NG PCB板上失效芯片焊點進行切片分析,如圖2所示,失效焊點成型良好,失效焊盤埋孔銅層與底部銅層界面疑似存在開裂失效,且OK焊點亦存在相同的失效現象,如圖3所示。

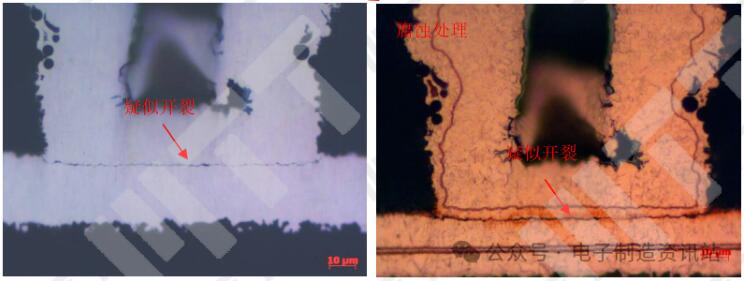

失效芯片NG焊點切片金相圖片

圖2 失效芯片NG焊點切片金相圖片

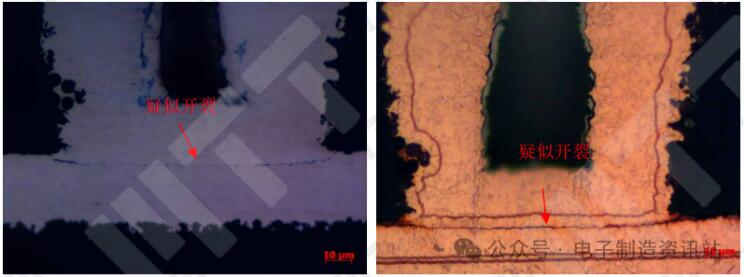

失效芯片OK焊點切片金相圖片

圖3 失效芯片OK焊點切片金相圖片



對NG焊點和OK焊點疑似開裂位置進行放大觀察,確認埋孔銅層與底部銅層界面存在開裂現象,且在開裂界面位置存在少量異物,成分分析結果顯示,異物的主要成為為C、O、Mg、Al、Br等雜質元素。

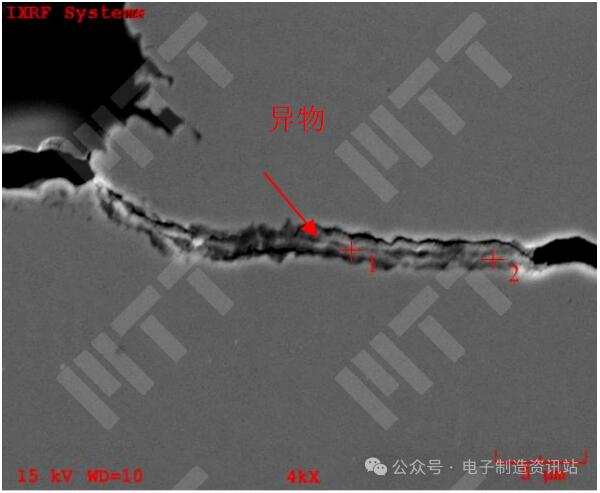

失效芯片NG焊點切片SEM圖片

圖4 失效芯片NG焊點切片SEM圖片

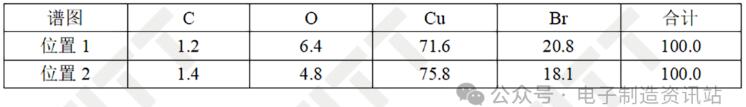

表1 失效芯片NG焊點切片EDS結果(wt%)

失效芯片NG焊點切片EDS結果



3 機械剝離后表面分析



對NG PCB板上失效芯片失效位置的分離界面進行表面分析,發現失效焊點和大部分正常焊點的焊盤被拔起,且在焊盤埋孔銅層和底部走線銅層界面發生開裂,與切片結果相對應。



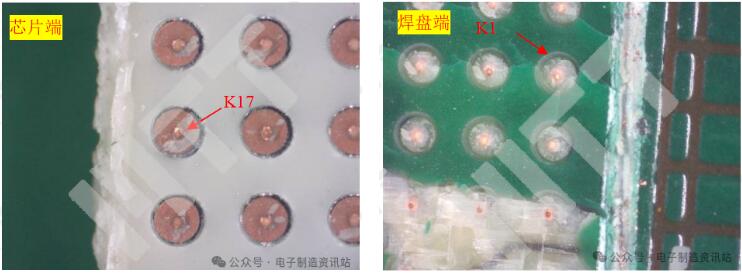

NG PCB板機械剝離后外觀圖片

圖5 NG PCB板機械剝離后外觀圖片



對分離界面進行表面觀察,失效焊點PCB端和芯片端分離界面均存在少量異物,通過成分分析發現,異物主要成分為C、O、Al、Si、S、Br、K、Ca、Fe等異常元素,對比PCB基材的成分,異物主要來源應來自PCB基材。另外,部分OK焊點分離界面也存在少量異物。



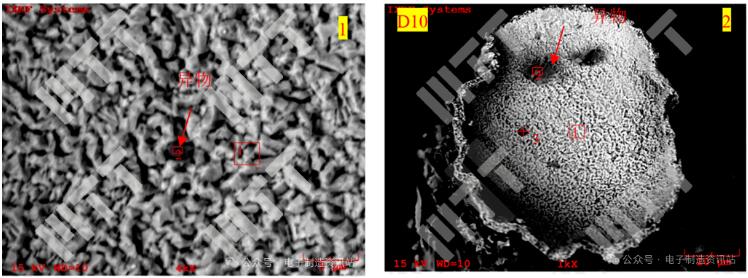

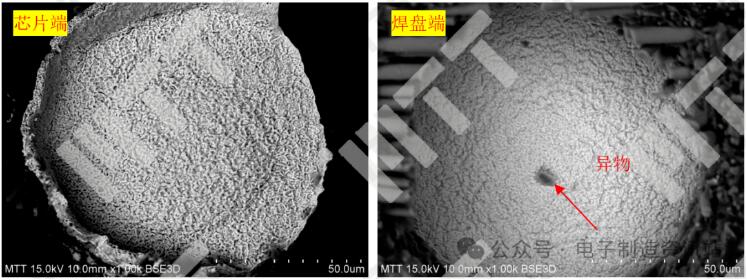

NG焊點芯片端剝離界面SEM圖片

圖6 NG焊點芯片端剝離界面SEM圖片

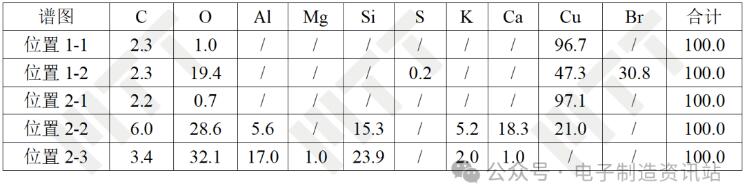

表2 NG焊點芯片端剝離界面EDS結果(wt%)

NG焊點芯片端剝離界面EDS結果



OK焊點芯片端剝離界面SEM圖片

圖7 OK焊點芯片端剝離界面SEM圖片



4 AES分析



對NG PCB板中機械剝離后的界面進一步進行表層深度成分分析,發現 NG焊點和OK焊點的焊盤埋孔銅層分別在表面到25nm位置處和20nm位置處,C、N、O含量明顯偏高,且存在異常的S元素。

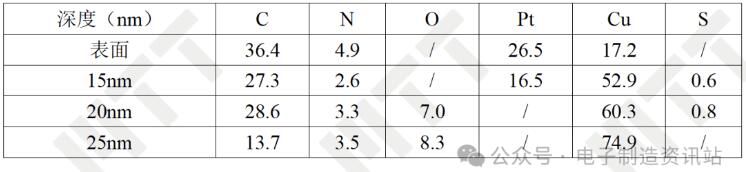

表3 NG焊點芯片端剝離界面深度成分結果(Atomic%)

NG焊點芯片端剝離界面深度成分結果

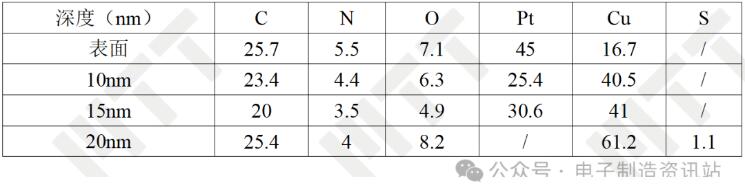

表4 OK焊點芯片端剝離界面表面深度成分結果(Atomic%)

OK焊點芯片端剝離界面表面深度成分結果



結論



導致失效PCB板中芯片焊點開路的直接原因為:與焊盤相連的埋孔銅層和底部走線銅層之間界面發生開裂。

其根本原因應為:埋孔在電鍍銅前清洗不干凈,在該界面處存在污染,致使兩界面結合強度弱,在后續的組裝受熱過程中,該界面發生開裂失效。



*** 以上內容均為原創,如需轉載,請注明出處 ***



簡介

MTT(美信檢測)是一家從事檢測、分析與技術咨詢及失效分析服務的第三方實驗室,網址:www.sz8668.cn,聯系電話:400-850-4050。
