受腐蝕的ACF膠膜崩潰：我太難了！

ACF膠膜的作用主要是用于電子組件的精密連接，尤其是在LCD、LED顯示面板、觸摸屏、相機模組以及其他需要精細電路連接的設備中。

它的關鍵特性是“異方性導電性”，即只允許電流在Z軸上導通，而在XY平面保持絕緣，從而實現了在微小間隙中精確且可靠的電連接，同時避免了相鄰電極間的短路。

我們此次分析的為用ACF膠內部粘車載屏幕，在70℃通電測試之后，ACF膠出現分層（發白），現分析其失效機理，查找其失效原因。

測試分析

1 光學分析

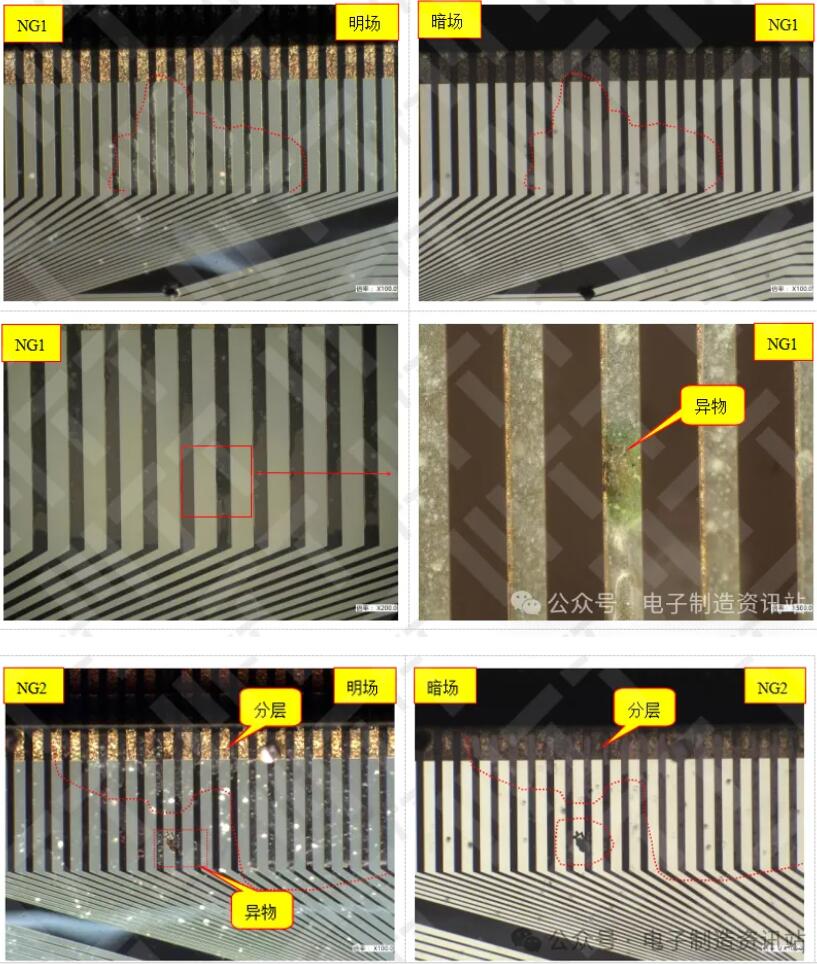

對NG1、NG2分層位置進行觀察，發現明場模式觀察分層位置ACF膠不平滑，暗場模式觀察分層位置發白且NG1和NG2內部有明顯異物，如圖1所示。

圖1. NG1和NG2光學分析圖片

2 形貌分析

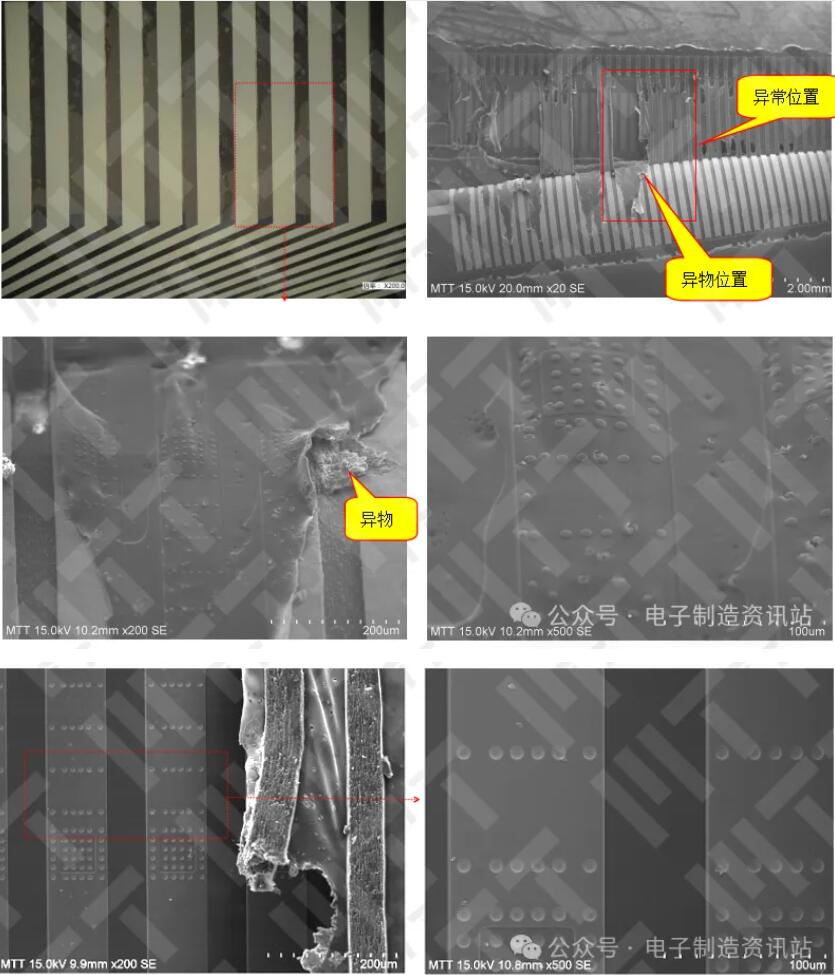

取NG，揭開FPC，對ACF膠分層位置進行觀察發現：ACF膠粘在FPC上，與玻璃面脫離，分層是ACF膠與玻璃面發生分層；ACF膠表面形成不規則邊緣界限比較明顯的痕跡，與光學形貌結果一致；觀察分層位置的玻璃面未有明顯的腐蝕，也未有與ACF膠形貌相一致的形貌，如圖2所示。

圖2. NG1分層位置SEM形貌圖片

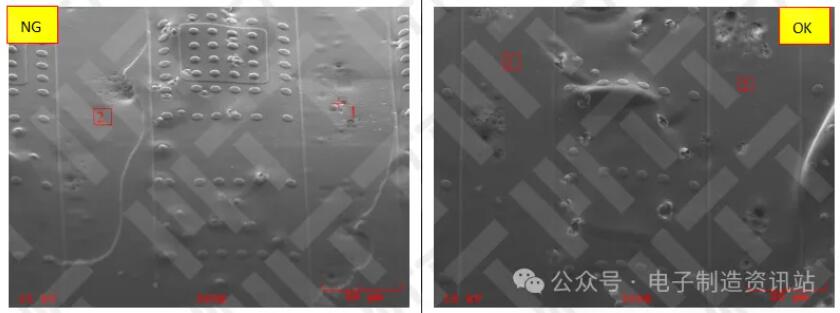

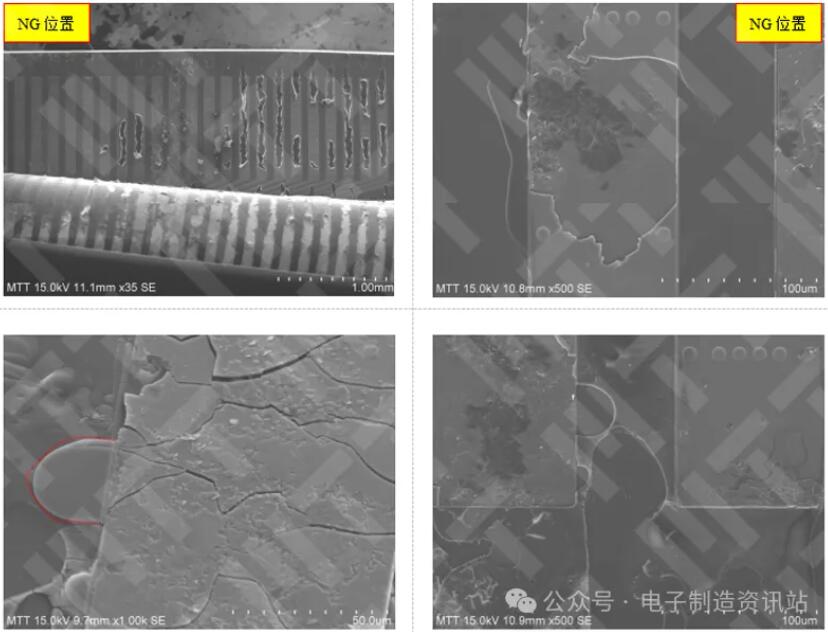

同樣對NG2分層位置進行形貌觀察，發現同樣ACF膠與玻璃發生分層，ACF膠和玻璃均發生了嚴重的腐蝕，部分玻璃發生了分離，粘在FPC面上的玻璃邊緣形成了流淌的痕跡，如圖3所示。

圖3. NG2的SEM典型圖片

3 元素分析

對NG1和OK的ACF膠分層位置與正常位置進行元素分析，表1得知對應ACF分層位置主要多了K等元素；對應的玻璃面含有P異常元素，詳見表2所示，異物的主要元素為C、O、Cl、Ni等，詳見表3所示。

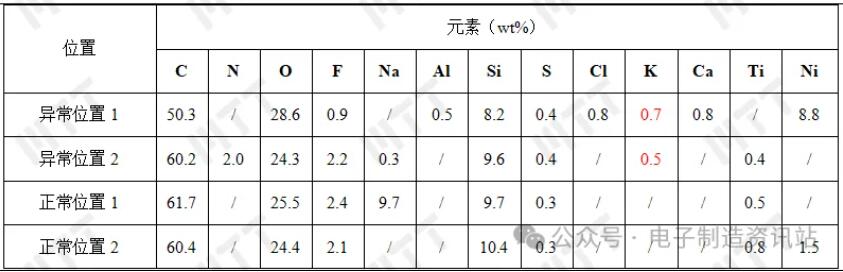

表1. NG1和OK的ACF膠分層位置與未分層位置的EDS結果

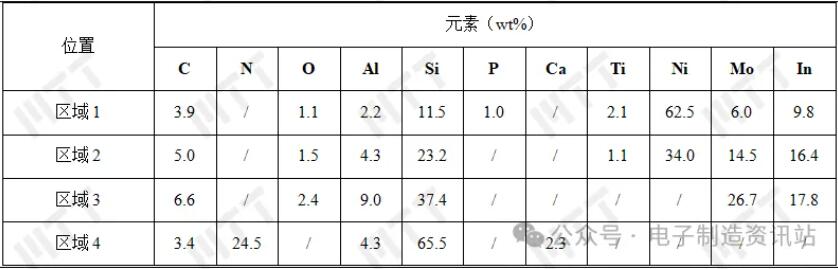

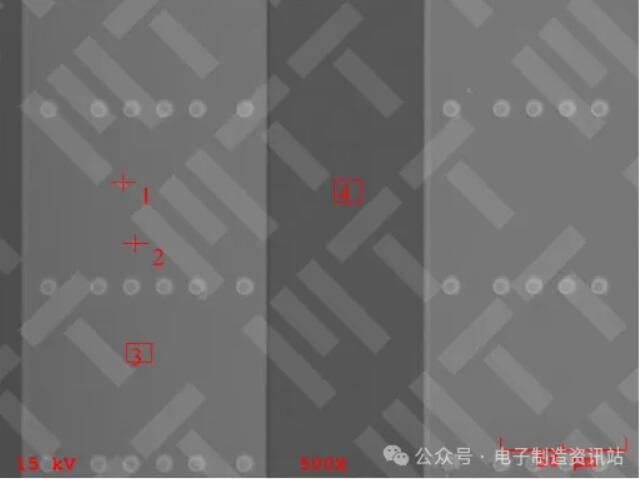

表2. NG1玻璃面板的EDS結果

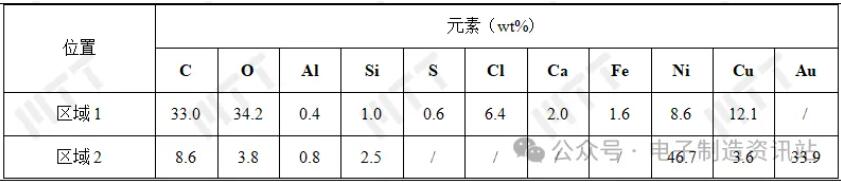

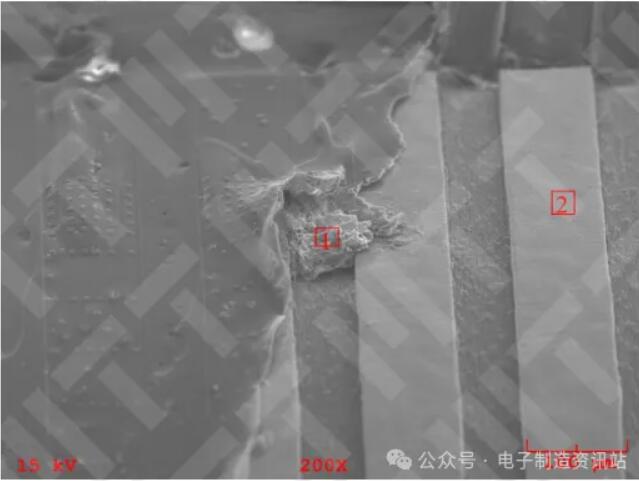

表3. NG1異物的元素

4 FTIR分析

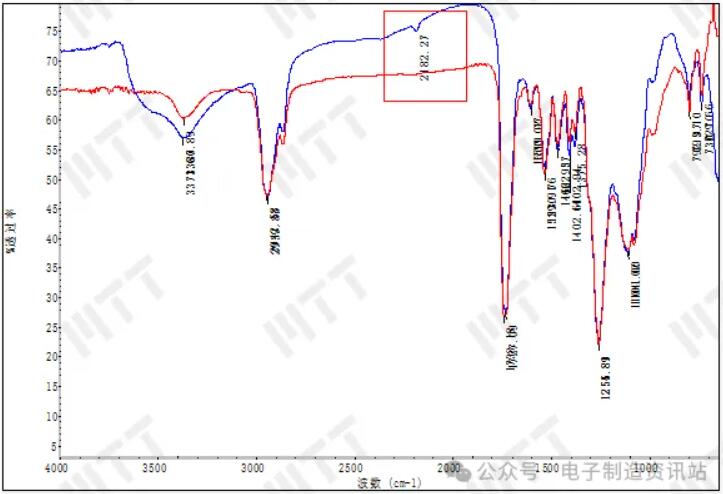

通過NG1的ACF膠分層位置與正常位置進行對比分析發現膠的主成分為聚氨酯， 分層位置相比較正常位置多出2182.27cm-1吸收峰，該吸收峰為氰化鉀吸收峰，如圖4所示。

圖4. NG1的ACF膠分層位置與正常位置FTIR譜圖

5 TOF-SIMS分析

對NG1正常位置與分層位置玻璃面板的表面物質進行表征，并做相應的正離子、負離子差譜分析，在正離子差譜中，異常位置相對于正常位置，KCN、NaCN、KOH、NaOH，In等含量較高，正常位置NaCl相對比較多，如圖5所示。在負離子差譜中，分層位置F（-）離子和H2PO4（-）根離子相對比較多。

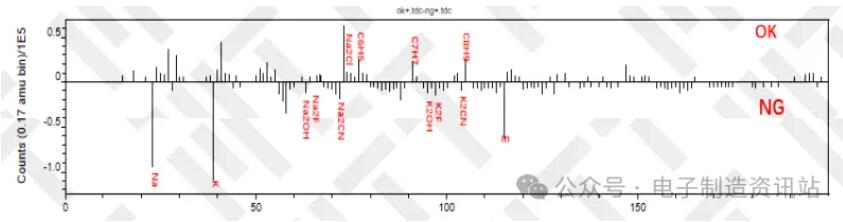

圖5. NG1正常位置與異常位置正離子TOF-SIMS差譜

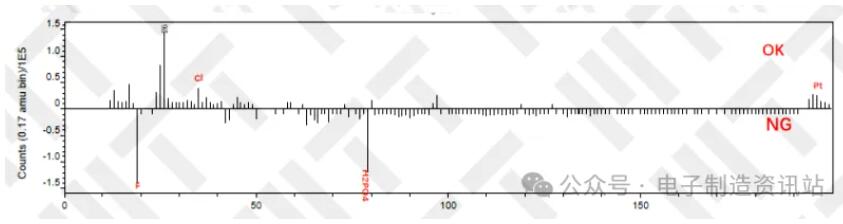

圖6. NG1 正常位置與異常位置負離子TOF-SIMS差譜

結論

ACF膠與玻璃分層原因是ACF膠受腐蝕，尤其是氰酸和氟化氫的侵蝕。分層根本源于這些腐蝕性物質的作用，特別是在高溫環境下更明顯。
