電線電纜的主成分定性、熱重分析和差熱分析
2015-12-18 瀏覽量：4638
本案例應客戶要求，檢測線材的主成分定性、并進行熱重分析和差熱分析，以確定其是否符合產品的生產要求。
1. 主成分定性

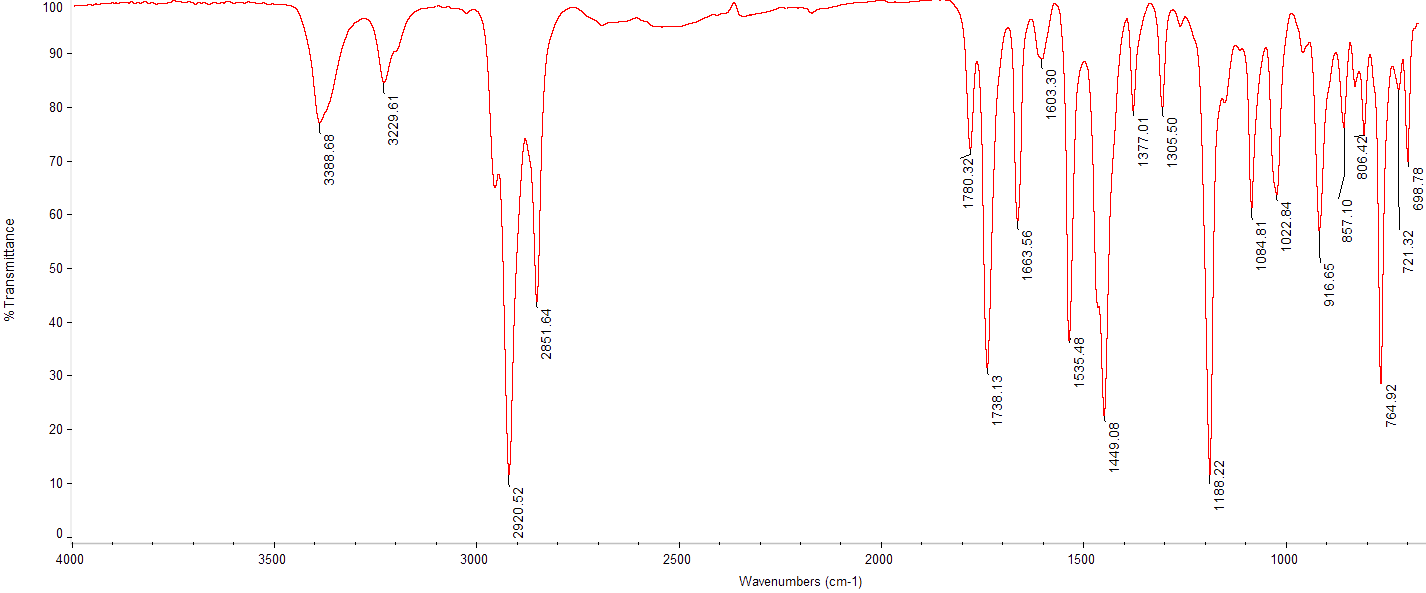

在23±2℃，50±5%R.H環境下，使用傅里葉變換紅外光譜儀(Thermo Nicolet iN10),根據標準GB/T 6040-2002 紅外光譜分析方法通則對樣品進行測試，測試曲線如圖：
由樣品紅外光譜結果可知，3000~2800cm-1為飽和C-H的伸縮振動區域，C=O伸縮振動的吸收在1738.13cm-1、1780.32 cm-1、1663.56 cm-1。1603.30cm-1處為苯環骨架振動，1449.08 cm-1處為-CH3剪切扭曲變形振動吸收峰。1188.22cm-1處為-CO伸縮振動吸收峰， 764.92cm-1及698.78 cm-1處為苯環上CH面外彎曲振動吸收，721.32cm-1處為(CH2)n彎曲振動吸收峰。通過比較樣品圖譜與標準圖譜可知，樣品的主成分為聚烯烴。
2. 熱重分析
在23±2℃，50±5%R.H環境下，使用熱重分析儀根據標準ISO 11358-1:2014 塑料高聚物熱量的分析法（TG）第1部分：一般原則對樣品進行檢測。
在調試儀器后，取適量樣品置于坩堝內，使用儀器自帶稱取功能稱取樣品質量，在以10 ºC /min的速率從室溫升溫到700℃的條件下，測得樣品的熱重曲線為：
3. 差熱分析
在23±2℃，50±5%R.H的環境下，使用差熱分析儀，根據標準ISO 11357-3:2011 塑料差示掃描量熱法（DSC）第3部分:熔融和結晶溫度及熱焓的測定對樣品進行檢測。
在維護儀器后，裝入兩個空白坩堝進行基線測量，設置合適的氣體壓力與溫度閾值和初始氣體流量等參數，取適量樣品于分析天平上稱取質量后，放入坩堝內封蓋，置于爐體內，以10 ℃/min的速率從室溫升溫到250℃再降到室溫，測得樣品的測試曲線如圖：
- 聯系我們
深圳美信總部
熱線：400-850-4050
郵箱：marketing@mttlab.com
蘇州美信
熱線：400-118-1002
郵箱：marketing@mttlab.com
北京美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
東莞美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
廣州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
柳州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
寧波美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
西安美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
